UA92

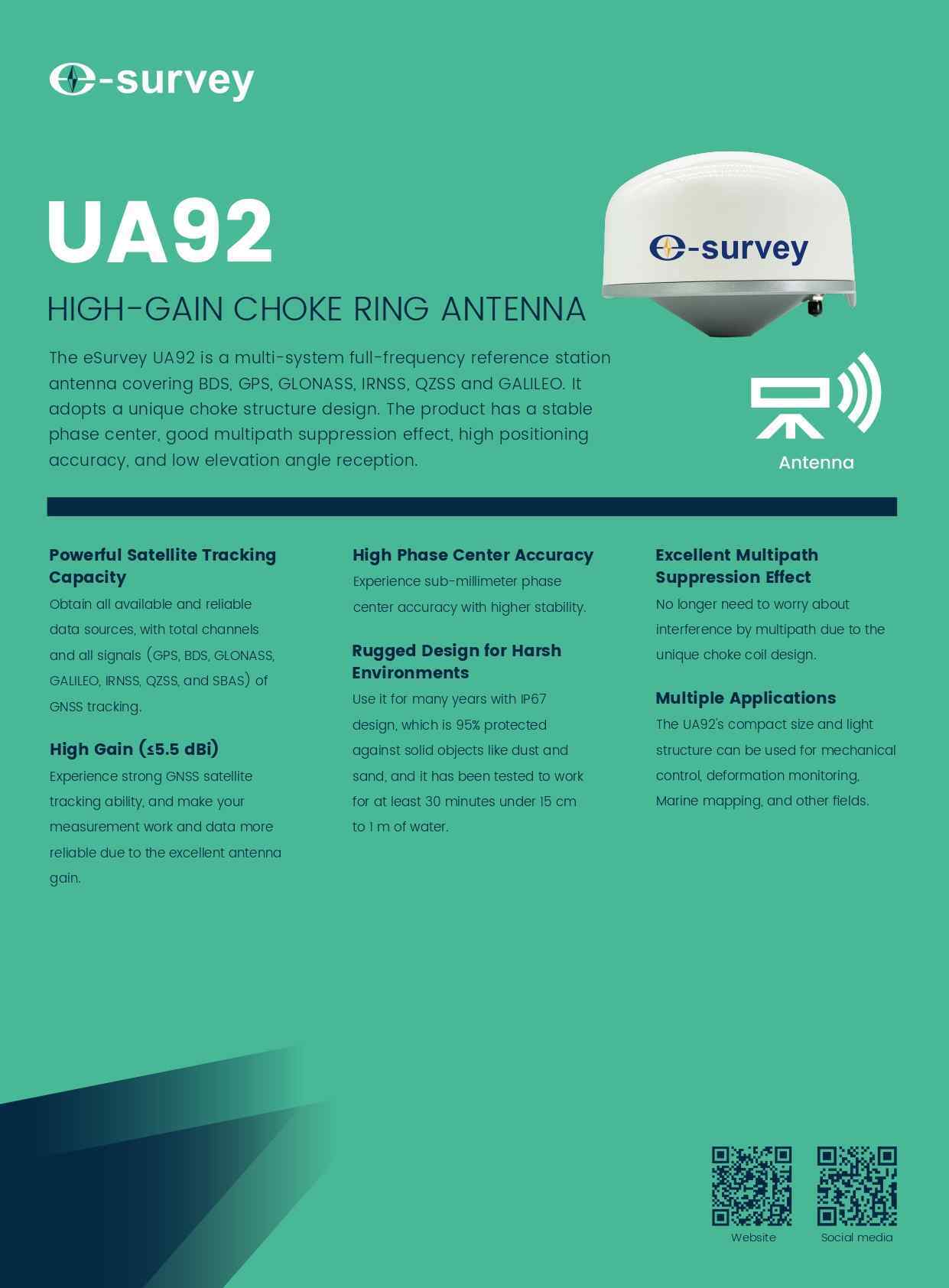

E-Survey UA92 — это мультисистемная полночастотная антенна опорной станции, работающая с BDS, GPS, GLONASS и GALILEO. Она имеет уникальную конструкцию дроссельной заслонки. Устройство обладает стабильным фазовым центром, хорошим эффектом подавления многолучевости, высокой точностью позиционирования и низким углом возвышения.
Мощная система спутникового слежения
Получите доступ ко всем доступным и надежным источникам данных, включая все каналы и все сигналы (GPS, BDS, ГЛОНАСС, GALILEO, IRNSS, QZSS и SBAS) для отслеживания GNSS.Температурные характеристики
UA91 работает в диапазоне температур от -55°C до +85°C и сохраняет температуру от -55°C до +90°C.Высокая точность центрирования фазы
Достигайте субмиллиметровой точности центрирования фазы при более высокой стабильности.Прочная конструкция для работы в суровых условиях
Используйте его в течение многих лет благодаря конструкции со степенью защиты IP67, которая на 95% защищает от твердых предметов, таких как пыль и песок, и была протестирована на работу в течение не менее 30 минут под слоем воды от 15 см до 1 м.Превосходный эффект подавления многолучевого распространения
Благодаря уникальной конструкции дроссельной катушки больше не нужно беспокоиться о помехах из-за многолучевого распространения.Высокий коэффициент усиления
- UA91 использует широкополосную двухдиапазонную многомодовую измерительную антенну GNSS с высоким коэффициентом усиления для обеспечения охвата приема сигнала GNSS.

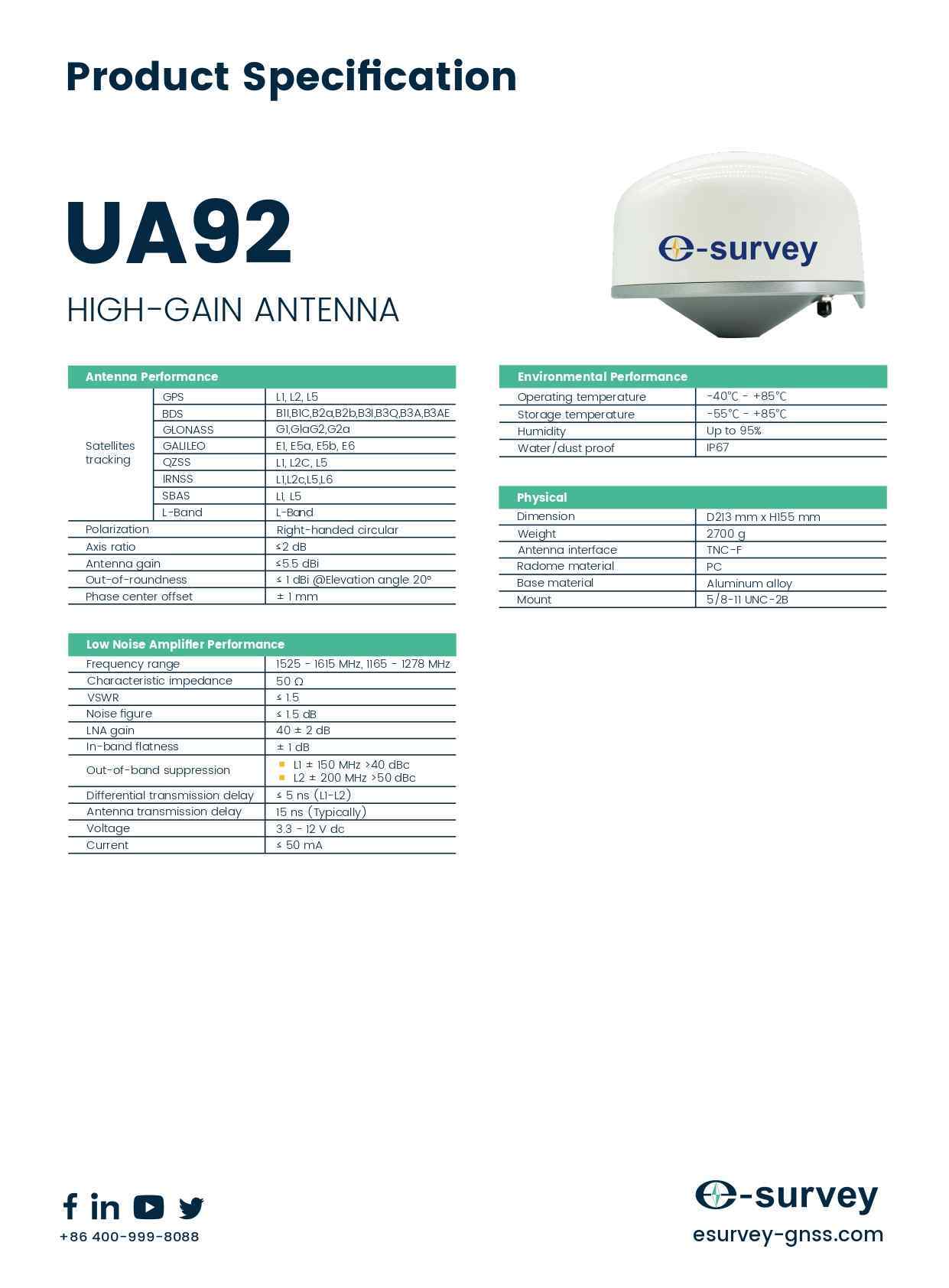

ОСНОВНОЕ
• Спутниковые системы GPS: L1, L2, L5; BDS: B1I, B1C, B2a, B2b, B3I, B3Q, B3A, B3AE; ГЛОНАСС: G1, G2, G2a; GALILEO: E1, E5a, E5b, E6; QZSS: L1, L2C, L5; IRNSS: L1, L2C, L5, L6; SBAS: L1, L5; L-диапазон: L-диапазон
• Поляризация Правополярная круговая
• Коэффициент осевого отношения ≤ 2 дБ
• Усиление антенны ≤ 5.5 дБи
• Округлость антенны ≤ 1 дБи при угле возвышения 20°
• Смещение фазового центра ± 1 мм
МАЛОШУМЯЩИЙ УСИЛИТЕЛЬ
• Диапазон частот 1525 - 1615 МГц, 1165 - 1278 МГц
• Характеристическое сопротивление 50 Ом
• КСВН ≤ 1.5
• Шумовая фигура ≤ 1.5 дБ
• Усиление LNA 40 ± 2 дБ
• Равномерность усиления в полосе ± 1 дБ
• Подавление вне полосы L1 ± 200 МГц > 40 дБц; L2 ± 200 МГц > 50 дБц
• Дифференциальная задержка передачи ≤ 5 нс (L1-L2)
• Задержка передачи антенны 15 нс (Типично)
• Напряжение 3.3 - 15 В постоянного тока
• Ток ≤ 50 мА
РАБОТА В ОКРУЖАЮЩЕЙ СРЕДЕ
• Рабочая температура -40°C - +85°C
• Температура хранения -55°C - +85°C
• Влажность До 95%
• Защита от воды и пыли IP67
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Размеры D213 мм × H155 мм
• Вес 2700 г
• Интерфейс антенны TNC-F
• Материал обтекателя Пластик PC
• Материал основания Алюминиевый сплав
• Крепление 5/8-11 UNC-2B
