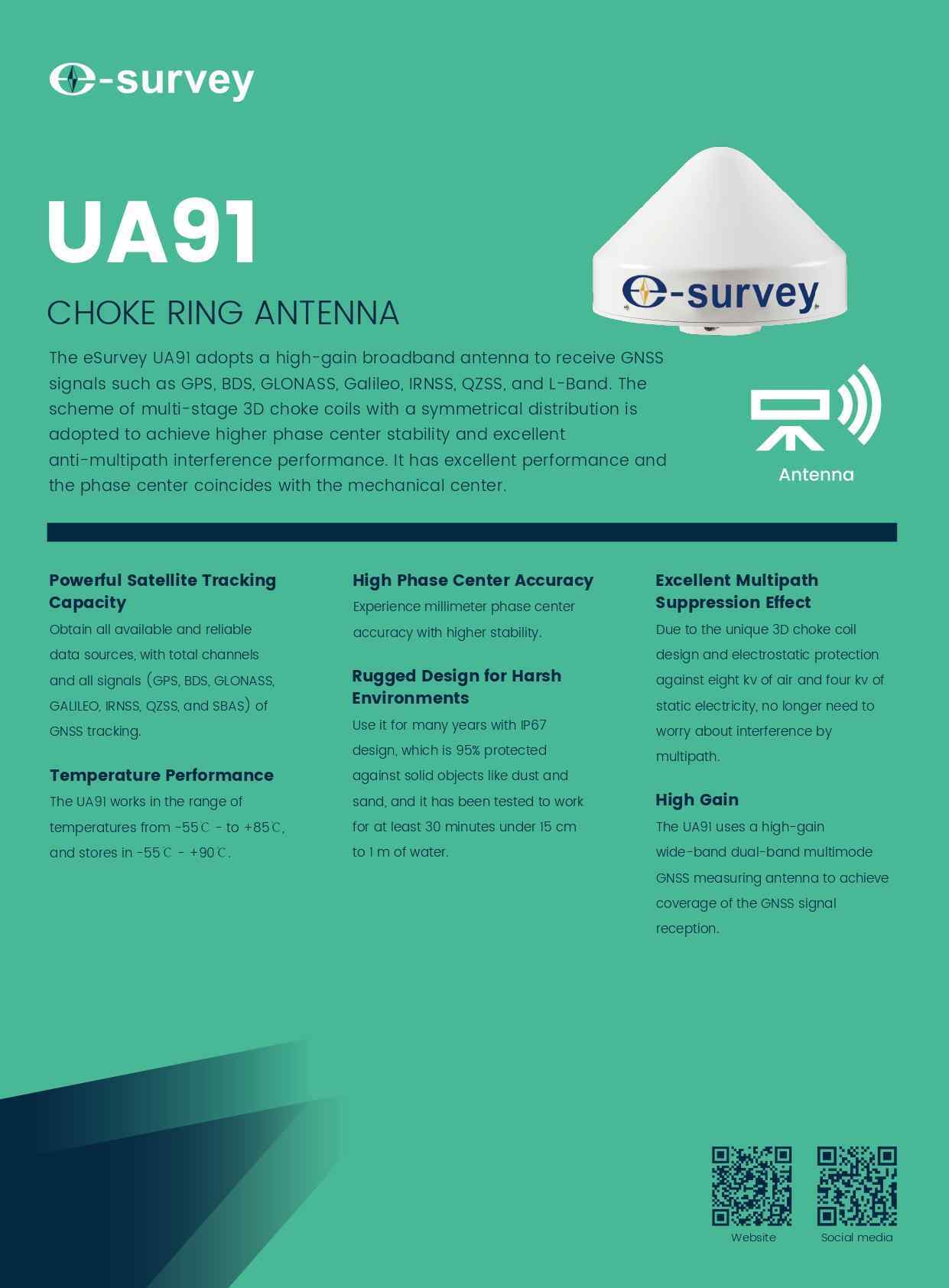

UA91
Геодезическая широкополосная двухчастотная GNSS антенна UA91, с системой подавления переотраженных сигналов типа 3D Choke (Choke Ring), поддерживающая все существующие спутниковые группировки и сигналы. Фазовый центр антенны стабилен по азимуту и углу возвышения спутников. Отличная производительность по отношению к оси поляризации. Отличная защита от многолучевых помех.
Мощная система спутникового слежения
Получите доступ ко всем доступным и надежным источникам данных, включая все каналы и все сигналы (GPS, BDS, ГЛОНАСС, GALILEO, IRNSS, QZSS и SBAS) для отслеживания GNSS.Температурные характеристики
UA91 работает в диапазоне температур от -55°C до +85°C и сохраняет температуру от -55°C до +90°C.Высокая точность центрирования фазы
Достигайте субмиллиметровой точности центрирования фазы при более высокой стабильности.Прочная конструкция для работы в суровых условиях
Используйте его в течение многих лет благодаря конструкции со степенью защиты IP67, которая на 95% защищает от твердых предметов, таких как пыль и песок, и была протестирована на работу в течение не менее 30 минут под слоем воды от 15 см до 1 м.Превосходный эффект подавления многолучевого распространения
Благодаря уникальной конструкции дроссельной катушки больше не нужно беспокоиться о помехах из-за многолучевого распространения.Высокий коэффициент усиления
- UA91 использует широкополосную двухдиапазонную многомодовую измерительную антенну GNSS с высоким коэффициентом усиления для обеспечения охвата приема сигнала GNSS.

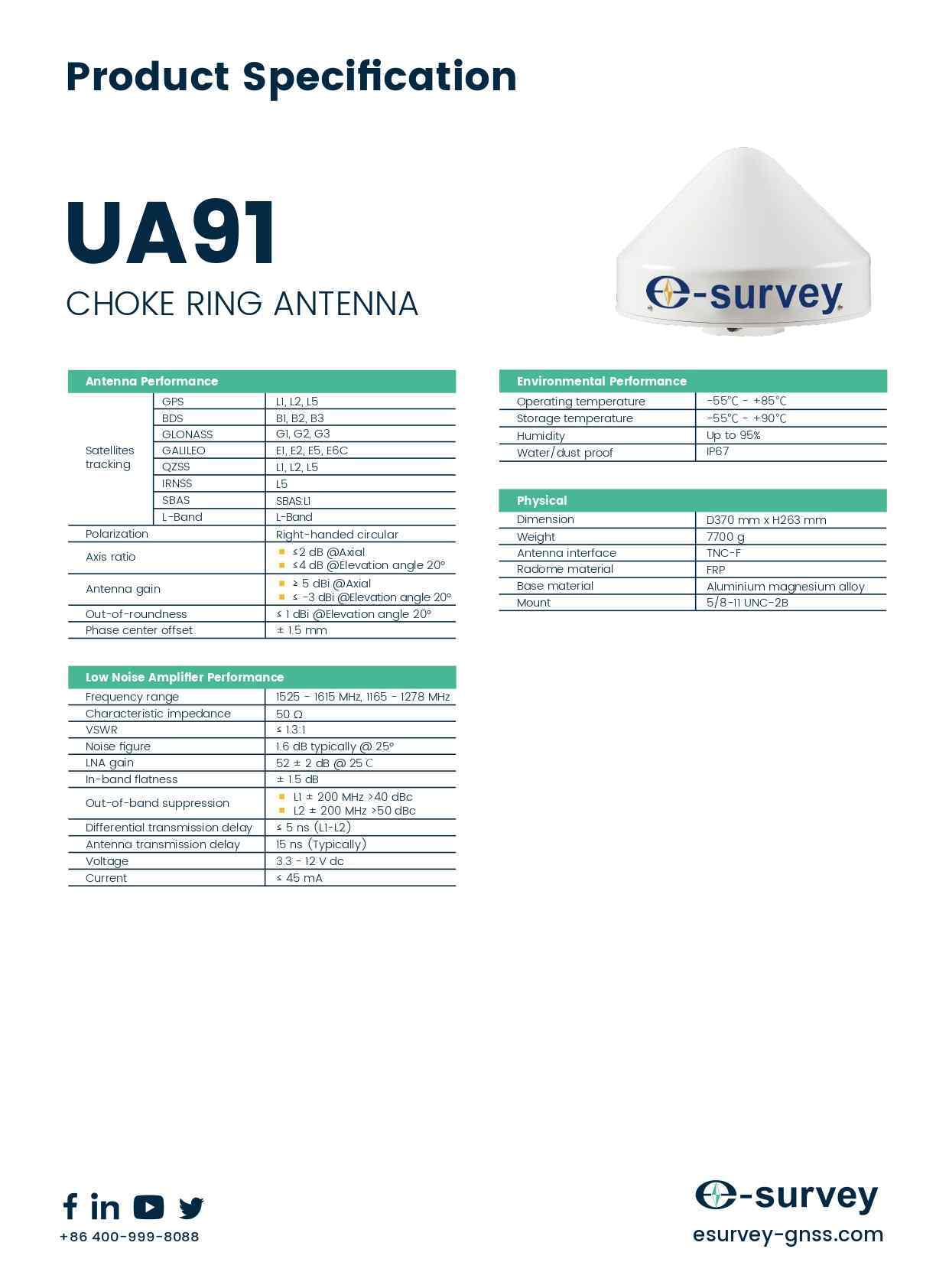

ОСНОВНОЕ
• Отслеживание спутников GPS: L1, L2, L5; BDS: B1, B2, B3; ГЛОНАСС: G1, G2, G3; GALILEO: E1, E2, E5, E6C; QZSS: L1, L2, L5; IRNSS: L5; SBAS: SBAS: L1; L-диапазон: L-диапазон
• Поляризация Правополярная круговая
• Коэффициент оси ≤2 дБ ось, ≤4 дБ при угле возвышения 20°
• Усиление антенны ≥5 дБи ось, ≤-3 дБи при угле возвышения 20°
• Отклонение от круглости ≤1 дБи при угле возвышения 20°
• Смещение фазового центра ±1.5 мм
МАЛОШУМЯЩИЙ УСИЛИТЕЛЬ
• Диапазон частот 1525 - 1615 МГц, 1165 - 1278 МГц
• Характеристическое сопротивление 50 Ом
• КСВН (коэффициент стоячей волны по напряжению) ≤ 1.3:1
• Коэффициент шума 1.6 дБ типично при 25°
• Усиление LNA 52 ± 2 дБ при 25°C
• Равномерность полосы ± 1.5 дБ
• Подавление вне полосы L1 + 200 МГц >40 дБс; L2 + 200 МГц >50 дБс
• Дифференциальная задержка передачи ≤ 5 нс (L1-L2)
• Задержка передачи антенны 15 нс (типично)
• Напряжение 3.3 - 12 В постоянного тока
• Ток ≤ 45 мА
РАБОТА В ОКРУЖАЮЩЕЙ СРЕДЕ
• Рабочая температура -40°C до +85°C
• Температура хранения -45°C до +90°C
• Влажность 95% RH, без конденсации
• Защита от воды и пыли IP67
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Размеры 165 мм × 125 мм × 81 мм
• Вес 1680 г
• Интерфейс антенны TNC-F
• Материал купола FRP
• Материал основания Алюминиево-магниевый сплав
• Крепление 5/8-11 UNC-2B
