DIOS
Двухкамерная система визуального измерения, 3D‑разметка, UHF+4G, IMU до 60°, CAD AR. Работа в сложных условиях, IP67, до 65°C.

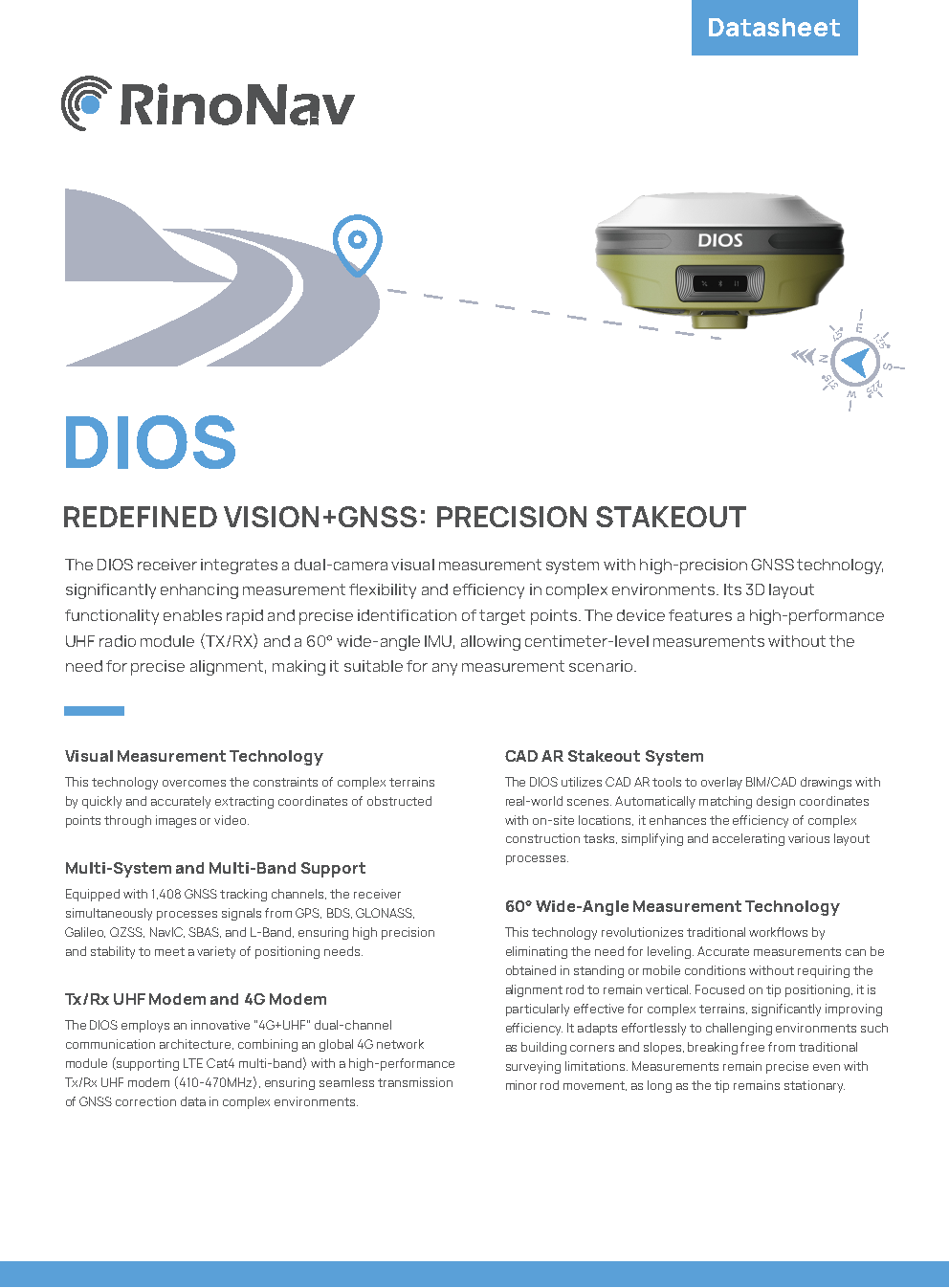

DIOS – ПЕРЕОПРЕДЕЛЁННЫЙ VISION+GNSS: ТОЧНЫЙ ВЫНОС ТОЧЕК
Приёмник DIOS интегрирует двухкамерную систему визуального измерения с высокоточной ГНСС‑технологией, значительно повышая гибкость и эффективность измерений в сложных условиях. Функция 3D‑разметки позволяет быстро и точно идентифицировать целевые точки. Устройство оснащено высокопроизводительным UHF‑радиомодулем (TX/RX) и широкоугольным IMU с наклоном до 60°, что позволяет выполнять сантиметровые измерения без точного выравнивания, делая его пригодным для любых измерительных сценариев.Технология визуального измерения
Эта технология преодолевает ограничения сложного рельефа, быстро и точно извлекая координаты скрытых точек через изображения или видео.Поддержка множества систем и диапазонов
Оснащённый 1408 каналами слежения ГНСС, приёмник одновременно обрабатывает сигналы GPS, BDS, GLONASS, Galileo, QZSS, NavIC, SBAS и L‑диапазона, обеспечивая высокую точность и стабильность для удовлетворения различных потребностей в позиционировании.Tx/Rx UHF‑модем и 4G‑модем
DIOS использует инновационную двухканальную архитектуру связи «4G+UHF», объединяя глобальный 4G‑модуль (поддержка LTE Cat4, мультидиапазон) с высокопроизводительным Tx/Rx UHF‑модемом (410–470 МГц), обеспечивая бесперебойную передачу корректирующих ГНСС‑данных в сложных условиях.CAD AR система выноса
DIOS использует CAD AR инструменты для наложения BIM/CAD чертежей на реальные сцены. Автоматическое сопоставление проектных координат с положением на объекте повышает эффективность сложных строительных задач, упрощая и ускоряя различные процессы разметки.Широкоугольная технология измерений до 60°
Эта технология революционизирует традиционные рабочие процессы, устраняя необходимость горизонтирования. Точные измерения могут быть получены в положении стоя или в движении, без требования вертикального положения вехи. Сосредоточенность на позиционировании наконечника особенно эффективна для сложного рельефа, значительно повышая эффективность. Она легко адаптируется к сложным условиям, таким как углы зданий и склоны, освобождая от традиционных ограничений геодезии. Измерения остаются точными даже при небольшом движении вехи, если наконечник остаётся неподвижным.Ключевые возможности
- Визуальная технология измерения – быстрое извлечение координат скрытых точек через изображения/видео.
- CAD AR система выноса – наложение BIM/CAD чертежей на реальные сцены, автоматическое сопоставление координат.
- 4G+UHF двухканальная связь – глобальный 4G (LTE Cat4) + UHF 1/2 Вт (до 15 км).
- Широкоугольный наклон до 60° – измерения без горизонтирования, даже при движении вехи.
- 1408 каналов – все созвездия + L‑Band (HAS в будущем).
- Память 8 ГБ + Linux, WebUI, голосовой помощник.
- Защита IP67, работа от -30°C до +65°C, ударопрочность.

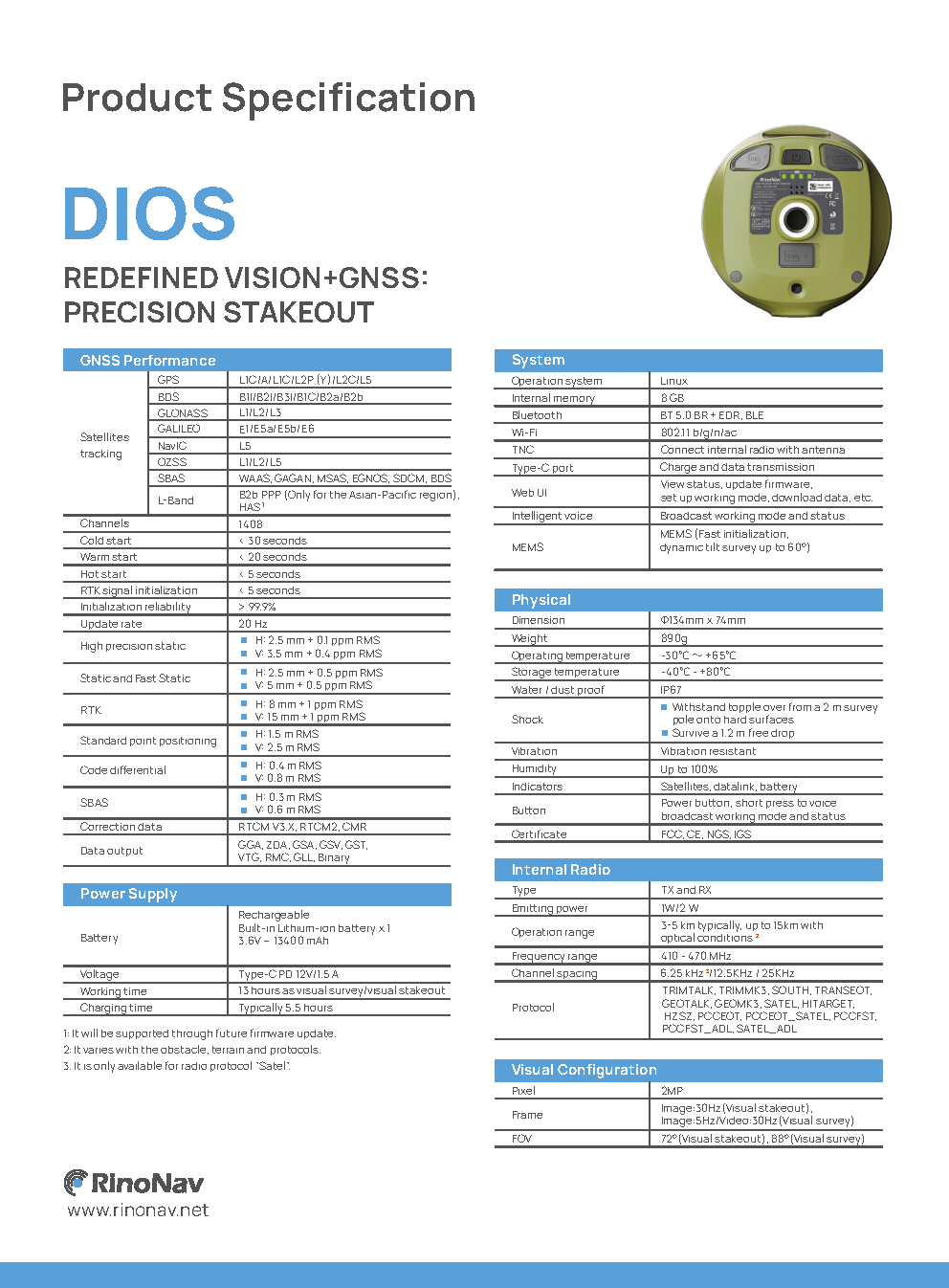

Технические характеристики
Визуальная система
- Разрешение камеры: 2 МП
- Частота кадров (вынос): 30 Гц (изображение)
- Частота кадров (съёмка): 5 Гц (изображение) / 30 Гц (видео)
- Поле зрения FOV (вынос / съёмка): 72° / 88°
ГНСС производительность
- Точность RTK: H: 8 мм + 1 ppm / V: 15 мм + 1 ppm
- Статика / быстрая статика: H: 2.5 мм + 0.5 ppm / V: 5 мм + 0.5 ppm
- Высокоточная статика: H: 2.5 мм + 0.1 ppm / V: 3.5 мм + 0.4 ppm
- Инициализация RTK: <5 с, надёжность >99.9%
- Частота обновлений: 20 Гц
- Память / ОС: 16 ГБ / Linux
- Связь: BT 5.0, Wi‑Fi, 4G global, UHF 1/2 Вт (3–15 км)
- Датчик наклона: MEMS, до 60°, быстрая инициализация
- Батарея / зарядка: 13400 мА·ч, Type‑C PD, 13 ч (визуальный режим)
- Габариты / вес: 134×74 мм / 890 г
- Защита / температура: IP67, -30…+65°C
Внутренняя радиостанция
- Мощность: 1 Вт / 2 Вт
- Дальность: типично типично 3–5 км, до 15 км (оптимальные условия)
- Диапазон частот: 410–470 МГц
- Шаг каналов: 6.25 / 12.5 / 25 кГц
- Протоколы: RIMTALK, SOUTH, GEOTALK, SATEL, PCCEOT, PCCFST и др.
