eMC10
Система интеллектуального уплотнения eSurvey eMC10 использует высокоточное позиционирование Beidou, датчики уплотнения и температуры. eMC10 в цифровом и графическом виде отображает и записывает данные о процессе строительства в реальном времени, собирает и контролирует скорость и траекторию движения транспортного средства, значение уплотнения, состояние вибрации, температуру фрезерования и другие ключевые параметры строительного процесса. Данные передаются обратно на синхронизированную цифровую платформу управления строительством в реальном времени для формирования индивидуальных отчетов, что обеспечивает качество уплотнения. eMC10 широко используется на железных дорогах, автомагистралях, плотинах, портах и других проектах по послойному заполнению грунта, устройству земляного полотна и шлифовке поверхности.
Гибкость и адаптация
Поддержка глобальной библиотеки координат и многоязычной версии; Поддержка Athena Engine RTK с китайской точностью в L-диапазоне, интеллектуальные приемники по-прежнему могут достигать сантиметровой точности; Поддержка управления несколькими проектами и несколькими площадками и возможность быстрого переключения между несколькими площадками; Поддержка сетевого дифференциала. Поддержка встроенной программы позиционирования платы управления дисплеем и терминалом управления, удобная установка; Поддержка приема параметров преобразования RTCM1021-1027. Система может быть адаптирована к моделям с одинарным стальным колесом, двойным стальным колесом, резиновым колесом и фрезами ударного действия.Реальная эффективность
Отображение в режиме реального времени количества проходов прокатки, скорости прокатки, температуры прокатки, уплотнения и других показателей, а также состояния вибрации при прокатке; Запись реальных данных о послойном заполнении и прокатке в режиме реального времени, что сокращает количество переделок и обеспечивает скорость однократной проверки; Поддержка цифровой конструкции платформа управления, реализующая двустороннюю передачу данных и облегчающая визуализацию удаленного управления качеством и прогрессом.Безопасность строительства
Снижается потребность в геодезистах для определения исходной линии строительства, повышая безопасность строительной площадки. Электронное ограждение позволяет создавать зоны, в которых можно избежать опасностей, повышая безопасность строительства.Удобство эксплуатации
- Звуковые подсказки, включая инструкции по эксплуатации и предупреждения об опасности
- Отображение ключевых параметров и статуса завершения процесса дробления в режиме реального времени с графическим и числовым отображением. значения и другие методы
- Настройка горизонтальной направляющей линии, позволяющая избежать проблемы пропущенного уплотнения
- Функция навигации
- Поддержка онлайн-обновления версии и быстрой регистрации по сети
- Поддержка импорта и экспорта параметров преобразования координат и файлов калибровки, а также быстрое завершение процесса калибровки системы
- Поддерживает подключение Wi-Fi к станции ровер станции и автоматическое определение координат точек
- Поддерживает быстрый просмотр состояния подключения приемника и датчика и данных, позволяет своевременно обнаруживать нештатные ситуации и устранять их

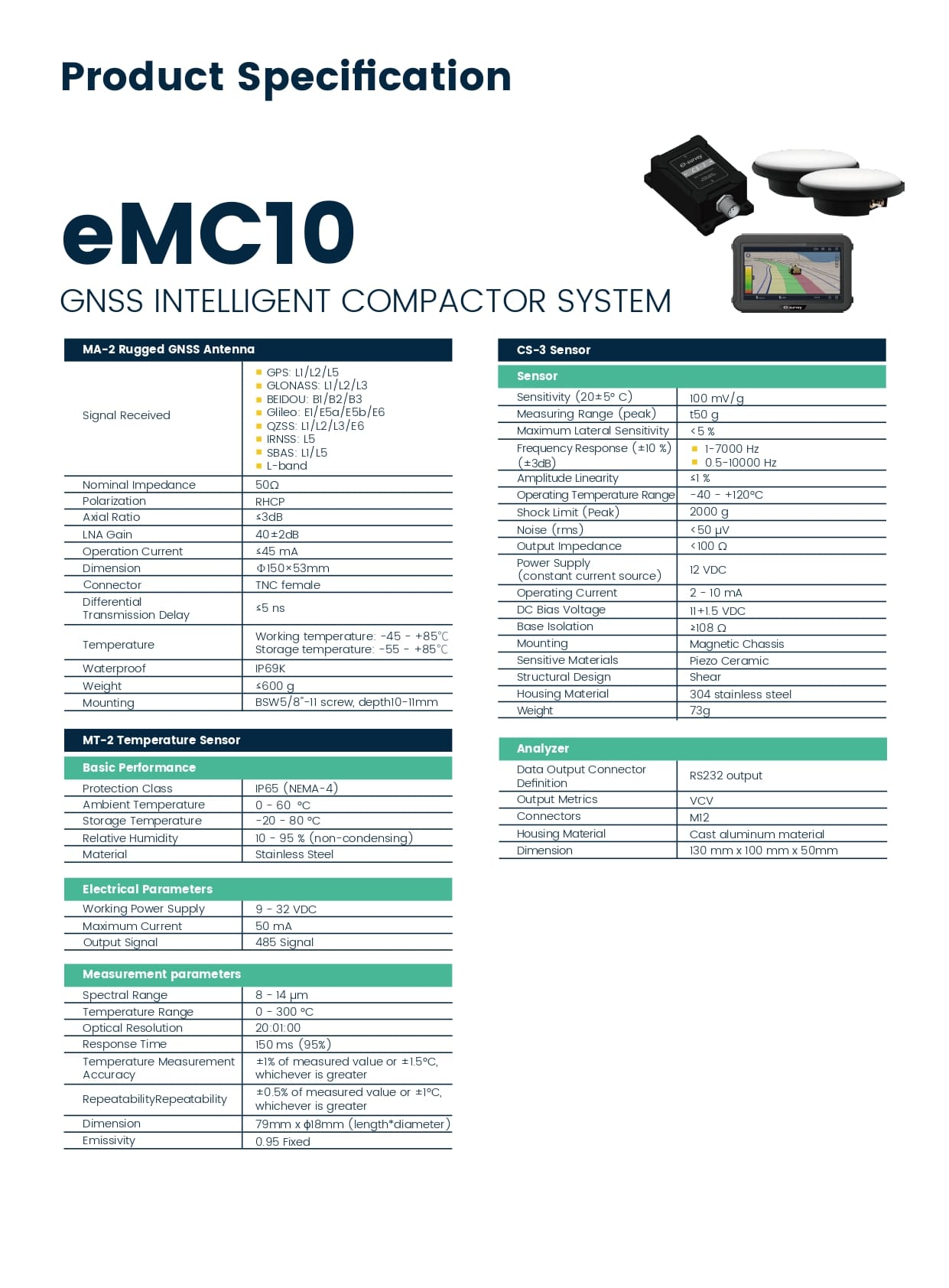

GNSS АНТЕННА MA
• Частотные диапазоны GPS: L1/L2/L5; GLONASS: L1/L2/L3; BEIDOU: B1/B2/B3; Galileo: E1/E5a/E5b/E6; QZSS: L1/L2/L5/E6; IRNSS: L5; SBAS: L1/L5; L-band
• Номинальное сопротивление 50Ω
• Поляризация RHCP
• Аксиальное отношение ≤3dB
• Линейное усиление 40 ± 2dB
• Размеры Φ150 × 53 мм
• Тип разъема TNC Male
• Дифференциальная задержка ≤5 ns
• Температурный диапазон Рабочая температура: -45~+85°C, Температура хранения: -55~+85°C
• Водонепроницаемость IP69K
• Вес ≤600г
• Метод крепления Винт BSW5/8"-11, длина=10-11мм
ДАТЧИК ТЕМПЕРАТУРЫ MT-2
• Класс защиты IP65 (NEMA-4)
• Температура окружающей среды 0 - 60 °C
• Температура хранения -20 - 80 °C
• Относительная влажность 10 - 95 % (без конденсации)
• Материал Нержавеющая сталь
• Рабочее напряжение питания 9 - 32 В постоянного тока
• Максимальный ток 50 мА
• Выходной сигнал 485 сигнал
• Спектральный диапазон 8 - 14 мкм
• Диапазон температур измерения 0 - 300 °C
• Оптическое разрешение 20:01:00
• Время отклика 150 мс (95%)
• Точность ±1% от измеренного значения или +1°C, в зависимости от того, что больше
• Повторяемость ±0.5% от измеренного значения или +1°C, в зависимости от того, что больше
• Размеры 79 мм x 18 мм (длина × диаметр)
• Эмиссионная способность 0.95 фиксированная
ДАТЧИК CS-3
• Чувствительность 100 мВ/г
• Диапазон измерений (пик) t50 g
• Максимальная боковая чувствительность < 5%
• Частотный диапазон (±10%)(±3dB) 1-7000 Гц;0.5-10000 Гц
• Амплитудная линейность ≤1%
• Диапазон рабочих температур -40 до +120°C
• Предел удара (пик) 2000 г
• Шум (rms) < 50 мкВ
• Выходное сопротивление < 100 Ом
• Источник питания 12 В постоянного тока (постоянный источник тока)
• Рабочий ток 2 - 10 мА
• Постоянное напряжение смещения 11±1.5 В постоянного тока
• Изоляция основания ≥108 Ом
• Монтаж Магнитное шасси
• Чувствительные материалы Пьезокерамика
• Конструкция Сдвиговая
• Материал корпуса Нержавеющая сталь 304
• Вес 73 г
• Разъем для вывода данных RS232 выход
• Метрики вывода VCV
• Разъемы M12
• Материал корпуса Литой алюминий
• Размеры 130 мм x 100 мм x 50 мм

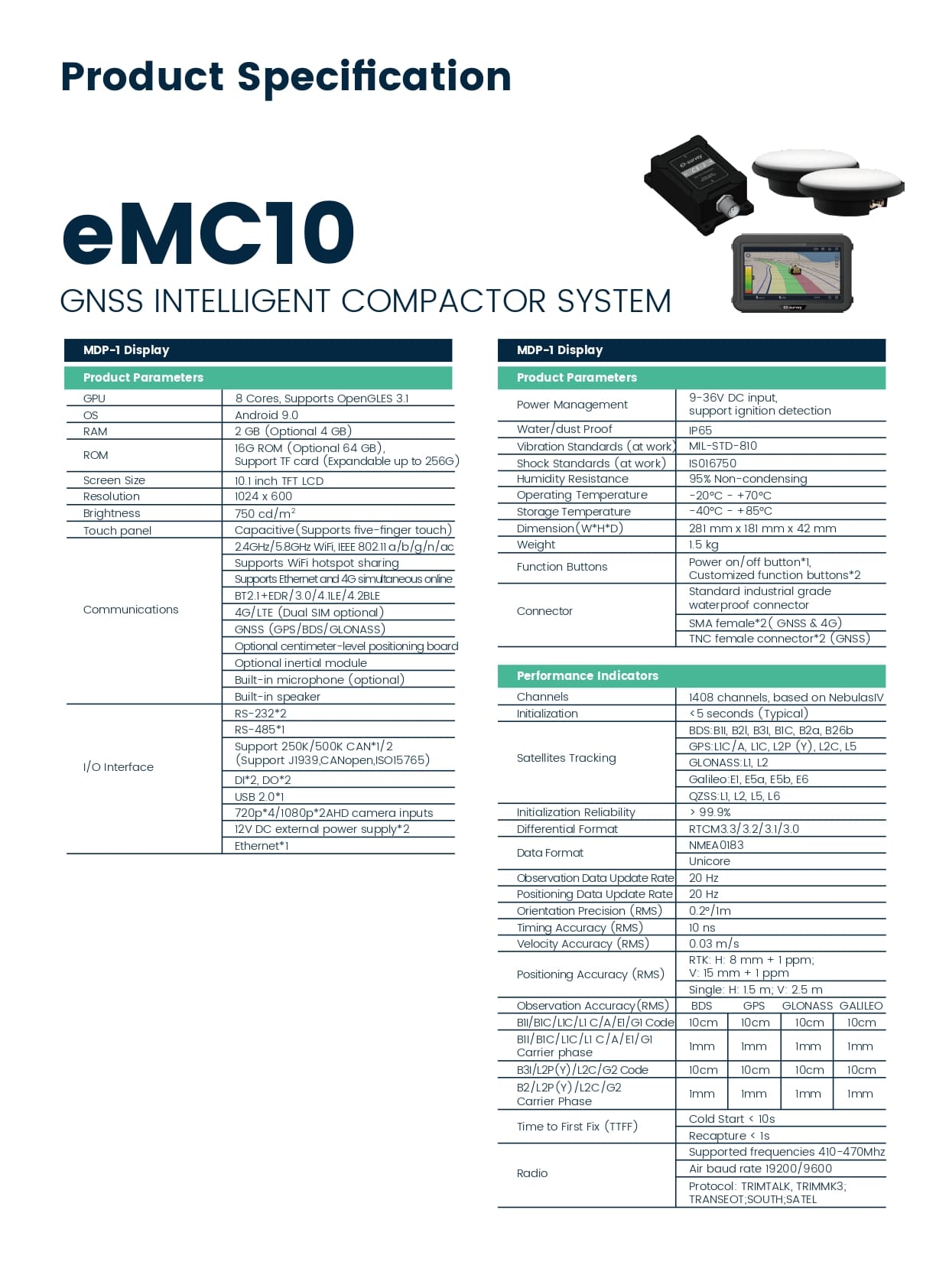

MDP-1 ДИСПЛЕЙ
• GPU 8 ядер. Поддерживает OpenGL ES 3.1
• ОС Android 9.0
• RAM 2GB (опционально 4GB)
• ROM 16GB (расширяемая до 256GB через TF-карты)
• Размер экрана и тип 10.1 дюйм TFT LCD
• Разрешение 1024x600
• Яркость 750cd/m²
• Сенсорная панель Емкостная мультитач панель
• Коммуникации Wi-Fi: Поддержка 2.4GHz/5.8GHz Wi-Fi, IEEE 802.11 a/b/g/n/ac, и раздачи Wi-Fi; Bluetooth: Совместимость с BT2.1+EDR/3.0/4.0LE/4.2BLE; 4G/LTE: Поддержка 4G/LTE с опцией двух SIM-карт и одновременным подключением Ethernet и 4G; GPS: Совместимость с GNSS (GPS/BDS/GLONASS) и опциональной платой позиционирования с точностью до сантиметра; Дополнительные модули: Встроенный динамик, опциональный инерциальный модуль, встроенный микрофон (опционально)
• Интерфейс ввода/вывода RS-232 × 2; RS-485 × 1; Поддежка 250k/500k CAN × 1/2 (J1939, CANopen, ISO15765); DI × 2, DO × 2; USB 2.0 × 1; USB 2.0 × 1; 4 входа для 720p или 2 входа для 1080p AHD камер; 2 внешних блока питания 12V DC; Ethernet × 1
• Управление питанием Вход 9-36V DC, поддержка детекции зажигания
• Водонепроницаемость/пылезащита IP65
• Стандарты вибрации (в работе) MIL-STD-810
• Стандарты ударов (в работе) IS016750
• Влажность 95% без конденсации
• Рабочая температура -20°C - +70°C
• Температура хранения -40°C - +85°C
• Размеры (ШВГ) 281 мм × 181 мм × 42 мм
• Вес 1.5 кг
• Функциональные кнопки Кнопка включения/выключения × 1, настраиваемые функциональные кнопки × 2
• Разъемы Стандартный водонепроницаемый разъем промышленного класса; SMA female2 (GNSS & 4G); TNC female connector2 (GNSS)
• Каналы 1408 каналов, основано на Nebulas IV
• Инициализация < 5 секунд
• Отслеживание спутников BDS: B1I, B2I, B3I, B1C, B2a, B2b; GPS: L1C/A, L1C, L2P(Y), L2C, L5; GLONASS: L1, L2; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6
• Надежность инициализации > 99.9%
• Формат дифференциальных данных RTCM3.3/3.2/3.1/3.0
• Формат данных NMEA0183, Unicore
• Частота обновления данных наблюдений 20 Гц
• Частота обновления данных о положении 20 Гц
• Точность ориентации (RMS) 0.2º/1м
• Точность времени (RMS) 10 нс
• Точность скорости (RMS) 0.03 м/с
• Точность позиционирования (RMS) RTK: Горизонтальная: 8 мм + 1 ppm; Вертикальная: 15 мм + 1 ppm; Одиночная: Горизонтальная: 1.5 м; Вертикальная: 2.5 м
• Точность наблюдений (RMS) BDS/GPS/GLONASS/GALILEO: От спутника до приемника: 10см; Фазовый сдвиг несущей: 1мм
• Время до первого фиксирования (TTFF) Холодный старт: < 10 сек; Повторное захватывание: < 1 сек
• Радио Поддерживаемые частоты: 410-470 МГц; Скорость передачи данных: 19200/9600; Протоколы: TRIMTALK, TRIMMK3, TRANSEOT, SOUTH, SATEL
• Частотные диапазоны GPS: L1/L2/L5; GLONASS: L1/L2/L3; BEIDOU: B1/B2/B3; Galileo: E1/E5a/E5b/E6; QZSS: L1/L2/L5/E6; IRNSS: L5; SBAS: L1/L5; L-band
• Номинальное сопротивление 50Ω
• Поляризация RHCP
• Аксиальное отношение ≤3dB
• Линейное усиление 40 ± 2dB
• Размеры Φ150 × 53 мм
• Тип разъема TNC Male
• Дифференциальная задержка ≤5 ns
• Температурный диапазон Рабочая температура: -45~+85°C, Температура хранения: -55~+85°C
• Водонепроницаемость IP69K
• Вес ≤600г
• Метод крепления Винт BSW5/8"-11, длина=10-11мм
ДАТЧИК ТЕМПЕРАТУРЫ MT-2
• Класс защиты IP65 (NEMA-4)
• Температура окружающей среды 0 - 60 °C
• Температура хранения -20 - 80 °C
• Относительная влажность 10 - 95 % (без конденсации)
• Материал Нержавеющая сталь
• Рабочее напряжение питания 9 - 32 В постоянного тока
• Максимальный ток 50 мА
• Выходной сигнал 485 сигнал
• Спектральный диапазон 8 - 14 мкм
• Диапазон температур измерения 0 - 300 °C
• Оптическое разрешение 20:01:00
• Время отклика 150 мс (95%)
• Точность ±1% от измеренного значения или +1°C, в зависимости от того, что больше
• Повторяемость ±0.5% от измеренного значения или +1°C, в зависимости от того, что больше
• Размеры 79 мм x 18 мм (длина × диаметр)
• Эмиссионная способность 0.95 фиксированная
ДАТЧИК CS-3
• Чувствительность 100 мВ/г
• Диапазон измерений (пик) t50 g
• Максимальная боковая чувствительность < 5%
• Частотный диапазон (±10%)(±3dB) 1-7000 Гц;0.5-10000 Гц
• Амплитудная линейность ≤1%
• Диапазон рабочих температур -40 до +120°C
• Предел удара (пик) 2000 г
• Шум (rms) < 50 мкВ
• Выходное сопротивление < 100 Ом
• Источник питания 12 В постоянного тока (постоянный источник тока)
• Рабочий ток 2 - 10 мА
• Постоянное напряжение смещения 11±1.5 В постоянного тока
• Изоляция основания ≥108 Ом
• Монтаж Магнитное шасси
• Чувствительные материалы Пьезокерамика
• Конструкция Сдвиговая
• Материал корпуса Нержавеющая сталь 304
• Вес 73 г
• Разъем для вывода данных RS232 выход
• Метрики вывода VCV
• Разъемы M12
• Материал корпуса Литой алюминий
• Размеры 130 мм x 100 мм x 50 мм
MDP-1 ДИСПЛЕЙ
• GPU 8 ядер. Поддерживает OpenGL ES 3.1
• ОС Android 9.0
• RAM 2GB (опционально 4GB)
• ROM 16GB (расширяемая до 256GB через TF-карты)
• Размер экрана и тип 10.1 дюйм TFT LCD
• Разрешение 1024x600
• Яркость 750cd/m²
• Сенсорная панель Емкостная мультитач панель
• Коммуникации Wi-Fi: Поддержка 2.4GHz/5.8GHz Wi-Fi, IEEE 802.11 a/b/g/n/ac, и раздачи Wi-Fi; Bluetooth: Совместимость с BT2.1+EDR/3.0/4.0LE/4.2BLE; 4G/LTE: Поддержка 4G/LTE с опцией двух SIM-карт и одновременным подключением Ethernet и 4G; GPS: Совместимость с GNSS (GPS/BDS/GLONASS) и опциональной платой позиционирования с точностью до сантиметра; Дополнительные модули: Встроенный динамик, опциональный инерциальный модуль, встроенный микрофон (опционально)
• Интерфейс ввода/вывода RS-232 × 2; RS-485 × 1; Поддежка 250k/500k CAN × 1/2 (J1939, CANopen, ISO15765); DI × 2, DO × 2; USB 2.0 × 1; USB 2.0 × 1; 4 входа для 720p или 2 входа для 1080p AHD камер; 2 внешних блока питания 12V DC; Ethernet × 1
• Управление питанием Вход 9-36V DC, поддержка детекции зажигания
• Водонепроницаемость/пылезащита IP65
• Стандарты вибрации (в работе) MIL-STD-810
• Стандарты ударов (в работе) IS016750
• Влажность 95% без конденсации
• Рабочая температура -20°C - +70°C
• Температура хранения -40°C - +85°C
• Размеры (ШВГ) 281 мм × 181 мм × 42 мм
• Вес 1.5 кг
• Функциональные кнопки Кнопка включения/выключения × 1, настраиваемые функциональные кнопки × 2
• Разъемы Стандартный водонепроницаемый разъем промышленного класса; SMA female2 (GNSS & 4G); TNC female connector2 (GNSS)
• Каналы 1408 каналов, основано на Nebulas IV
• Инициализация < 5 секунд
• Отслеживание спутников BDS: B1I, B2I, B3I, B1C, B2a, B2b; GPS: L1C/A, L1C, L2P(Y), L2C, L5; GLONASS: L1, L2; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6
• Надежность инициализации > 99.9%
• Формат дифференциальных данных RTCM3.3/3.2/3.1/3.0
• Формат данных NMEA0183, Unicore
• Частота обновления данных наблюдений 20 Гц
• Частота обновления данных о положении 20 Гц
• Точность ориентации (RMS) 0.2º/1м
• Точность времени (RMS) 10 нс
• Точность скорости (RMS) 0.03 м/с
• Точность позиционирования (RMS) RTK: Горизонтальная: 8 мм + 1 ppm; Вертикальная: 15 мм + 1 ppm; Одиночная: Горизонтальная: 1.5 м; Вертикальная: 2.5 м
• Точность наблюдений (RMS) BDS/GPS/GLONASS/GALILEO: От спутника до приемника: 10см; Фазовый сдвиг несущей: 1мм
• Время до первого фиксирования (TTFF) Холодный старт: < 10 сек; Повторное захватывание: < 1 сек
• Радио Поддерживаемые частоты: 410-470 МГц; Скорость передачи данных: 19200/9600; Протоколы: TRIMTALK, TRIMMK3, TRANSEOT, SOUTH, SATEL
