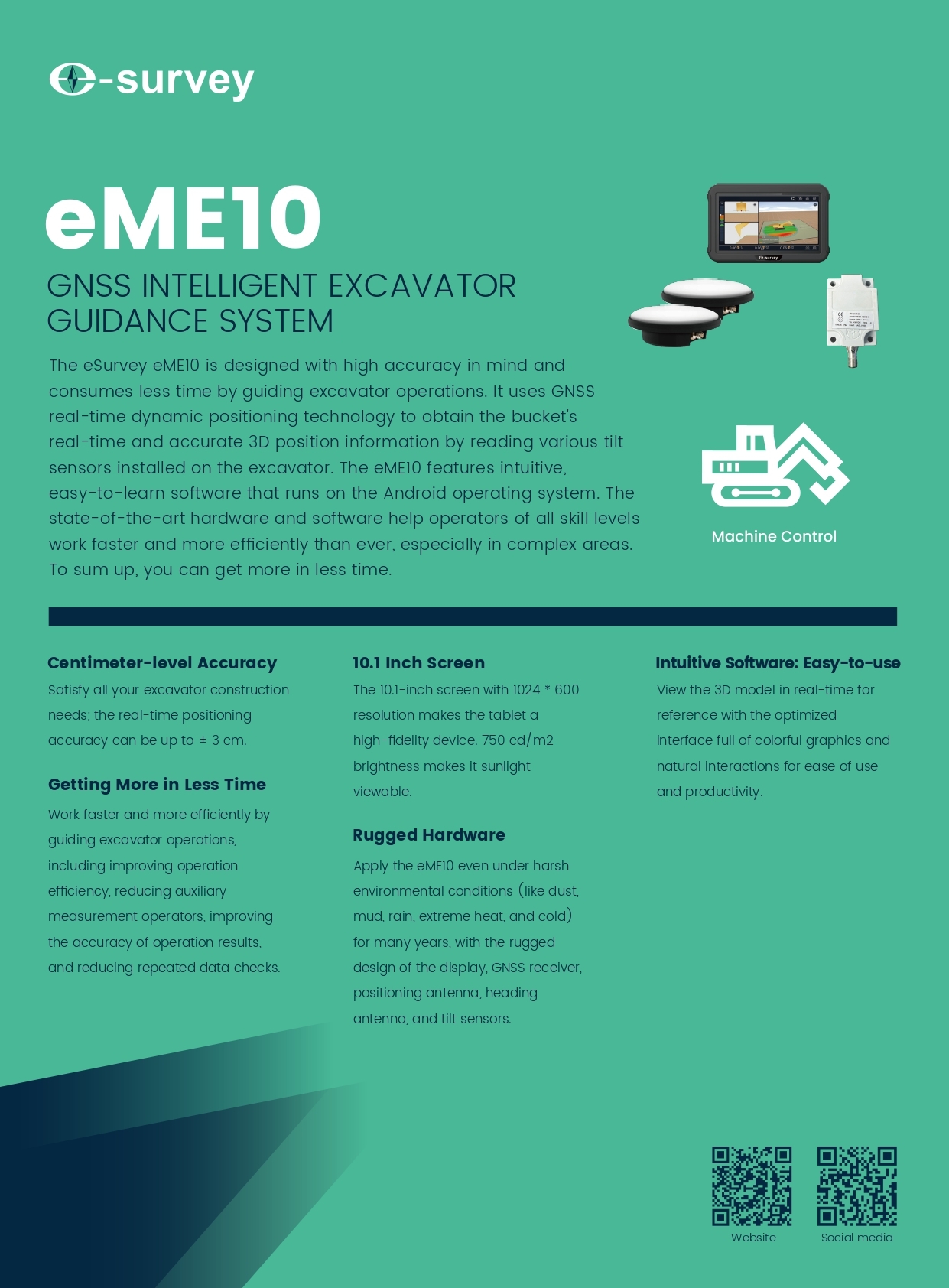

eME10

Точность на уровне сантиметра

Удовлетворит все ваши потребности в конструкции экскаватора; точность позиционирования в реальном времени может достигать ≈ 3 см.

Получение большего за меньшее время

Работайте быстрее и эффективнее, управляя работой экскаватора, в том числе повышая эффективность работы, сокращая количество вспомогательных операторов-измерителей, повышая точность результатов работы и сокращая количество повторных проверок данных.

Экран диагональю 10,1 дюйма

10,1-дюймовый экран с разрешением 1024 * 600 пикселей делает планшет высококачественным устройством. Яркость 750 кд/м2 обеспечивает видимость при солнечном свете.

Надежное аппаратное обеспечение

Благодаря надежной конструкции дисплея, приемника GNSS, антенны позиционирования, курсовой антенны и датчиков наклона eME10 может использоваться в течение многих лет даже в суровых условиях окружающей среды (таких как пыль, грязь, дождь, экстремальная жара и холод).

Интуитивно понятное программное обеспечение: простое в использовании

• Просматривайте 3D-модель в режиме реального времени для ознакомления с оптимизированным интерфейсом, полным красочной графики и естественных взаимодействий, что обеспечивает простоту использования и производительность.

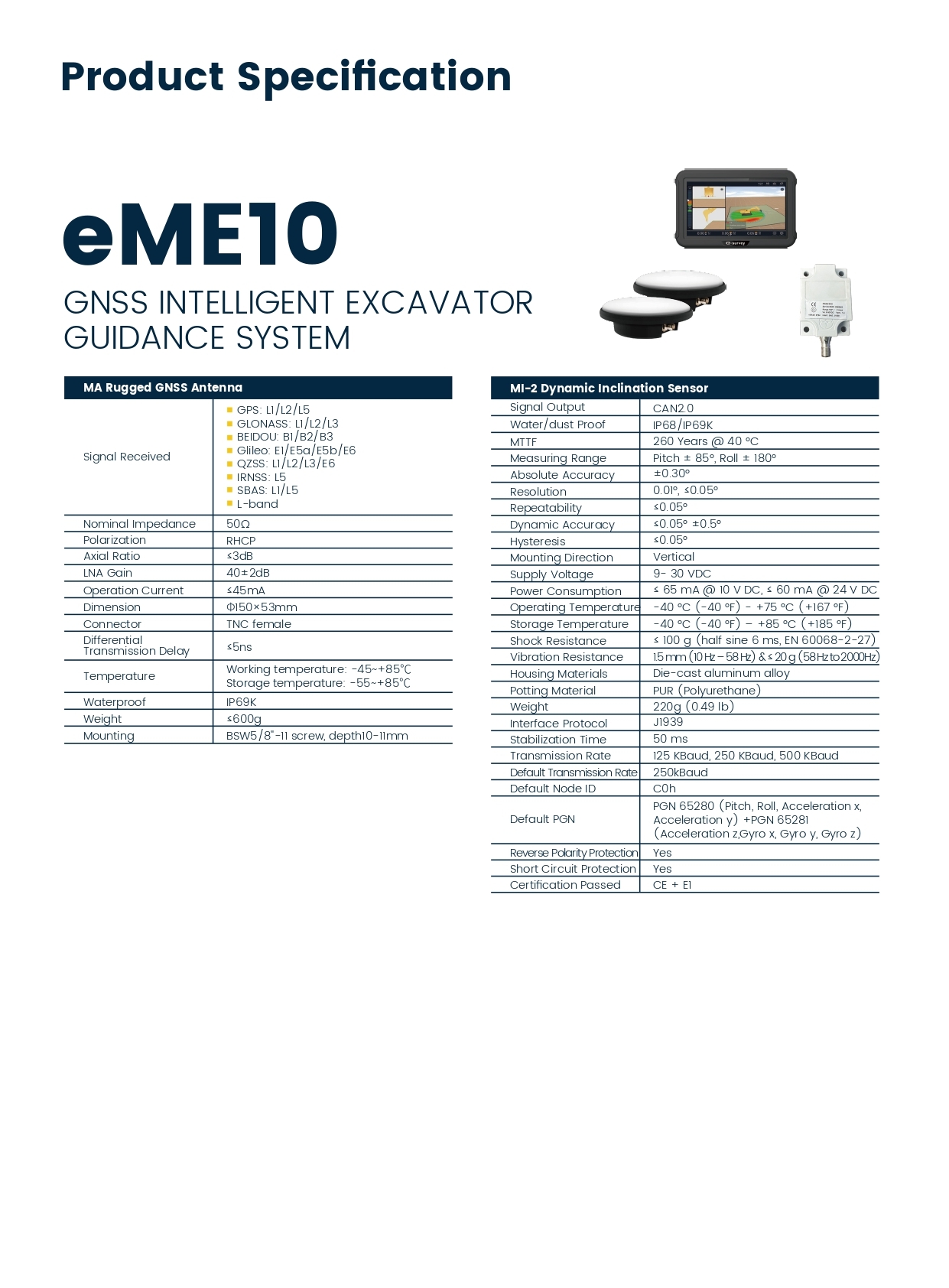

GNSS АНТЕННА MA

• Частотные диапазоны GPS: L1/L2/L5; GLONASS: L1/L2/L3; BEIDOU: B1/B2/B3; Galileo: E1/E5a/E5b/E6; QZSS: L1/L2/L5/E6; IRNSS: L5; SBAS: L1/L5; L-band
• Номинальное сопротивление 50Ω
• Поляризация RHCP
• Аксиальное отношение ≤3dB
• Линейное усиление 40 ± 2dB
• Размеры Φ150 × 53 мм
• Тип разъема TNC Male
• Дифференциальная задержка ≤5 ns
• Температурный диапазон Рабочая температура: -45~+85°C, Температура хранения: -55~+85°C
• Водонепроницаемость IP69K
• Вес ≤600г
• Метод крепления Винт BSW5/8"-11, длина=10-11мм

MI-2 ДИНАМИЧЕСКИЙ ДАТЧИК НАКЛОНА

• Выходной сигнал CAN2.0
• Водонепроницаемость/Пылезащита IP68/IP69K
• MTTF 260 лет при 40 °C
• Диапазон измерений Крен ± 85°, Тангаж ±180°
• Абсолютная точность ± 0.30°
• Динамическая точность < 0.05° ± 0.5°
• Разрешение 0.01° < ± 0.05°
• Гистерезис < 0.05°
• Повторяемость < 0.05°
• Направление установки Вертикальное
• Напряжение питания 9 - 30 V DC
• Номинальное потребление тока ≤65 мА при 10 V DC, ≤ 60мА при 24 V DC
• Рабочая температура -40°C - +75°C
• Температура хранения -40°C - +85°C
• Ударопрочность 100 g/6 мс (EN60068-2-27)
• Виброустойчивость 1.5mm (10Hz - 58Hz) & ≤ 20g (58Hz к 2000Hz)
• Материалы корпуса Литой алюминиевый сплав
• Внутренний материал Полиуретан (PUR)
• Вес 220 г
• Протокол интерфейса J1939
• Время стабилизации 50 ms
• Скорость передачи данных По умолчанию 250 Kbaud, имеются 125 KBaud и 500 KBaud
• Стандартный ID ноды c0h
• PGN по умолчанию PGN 65280 (Pitch, Roll, Acceleration x, Acceleration y, Acceleration z, Gyro x, Gyro y, Gyro z)
• Защита от обратной полярности Да
• Защита от короткого замыкания Да
• Сертификация CE + E1

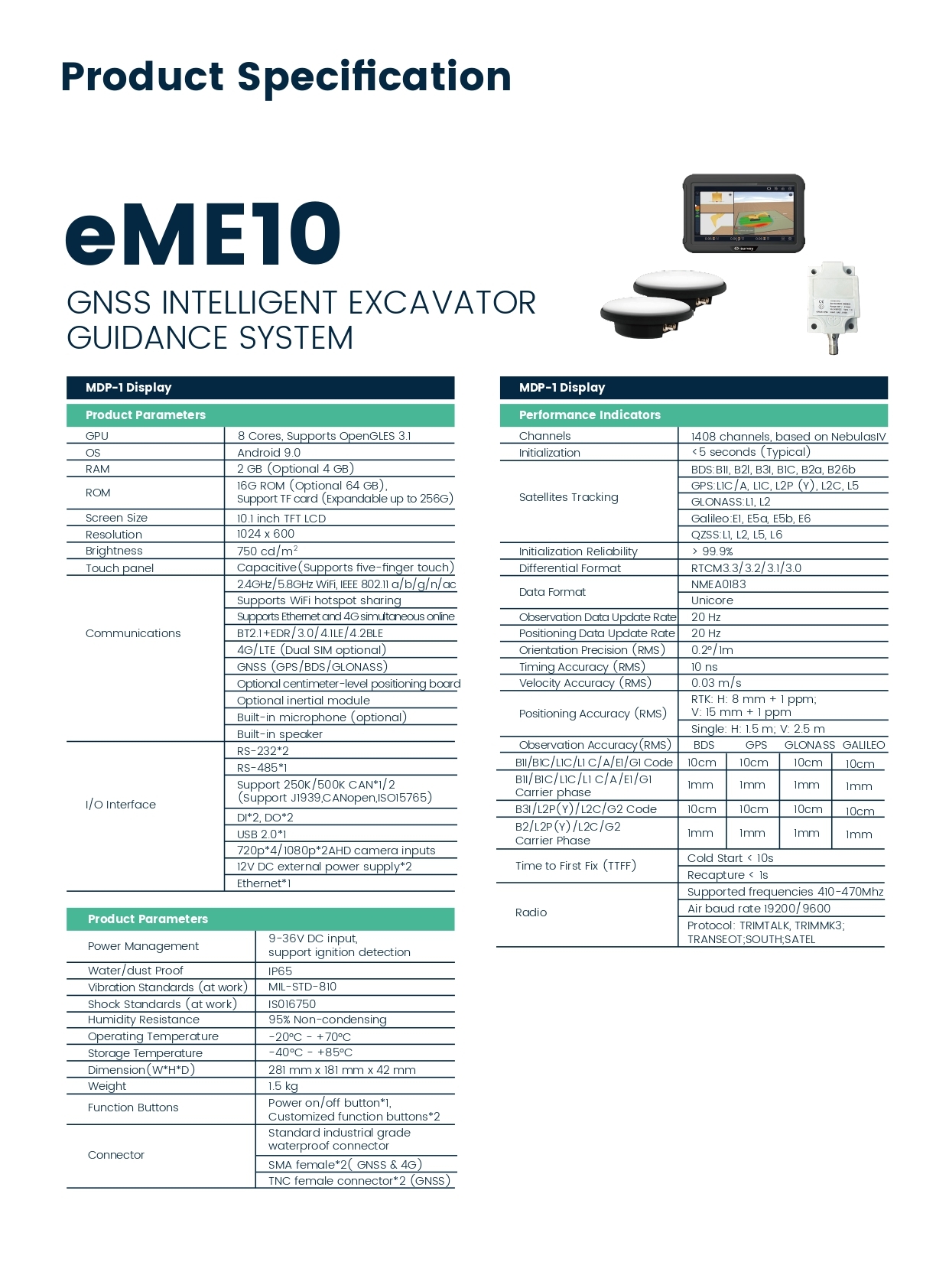

MDP-1 ДИСПЛЕЙ

• GPU 8 ядер. Поддерживает OpenGL ES 3.1
• ОС Android 9.0
• RAM 2GB (опционально 4GB)
• ROM 16GB (расширяемая до 256GB через TF-карты)
• Размер экрана и тип 10.1 дюйм TFT LCD
• Разрешение 1024x600
• Яркость 750cd/m²
• Сенсорная панель Емкостная мультитач панель
• Коммуникации Wi-Fi: Поддержка 2.4GHz/5.8GHz Wi-Fi, IEEE 802.11 a/b/g/n/ac, и раздачи Wi-Fi; Bluetooth: Совместимость с BT2.1+EDR/3.0/4.0LE/4.2BLE; 4G/LTE: Поддержка 4G/LTE с опцией двух SIM-карт и одновременным подключением Ethernet и 4G; GPS: Совместимость с GNSS (GPS/BDS/GLONASS) и опциональной платой позиционирования с точностью до сантиметра; Дополнительные модули: Встроенный динамик, опциональный инерциальный модуль, встроенный микрофон (опционально)
• Интерфейс ввода/вывода RS-232 × 2; RS-485 × 1; Поддежка 250k/500k CAN × 1/2 (J1939, CANopen, ISO15765); DI × 2, DO × 2; USB 2.0 × 1; USB 2.0 × 1; 4 входа для 720p или 2 входа для 1080p AHD камер; 2 внешних блока питания 12V DC; Ethernet × 1
• Управление питанием Вход 9-36V DC, поддержка детекции зажигания
• Водонепроницаемость/пылезащита IP65
• Стандарты вибрации (в работе) MIL-STD-810
• Стандарты ударов (в работе) IS016750
• Влажность 95% без конденсации
• Рабочая температура -20°C - +70°C
• Температура хранения -40°C - +85°C
• Размеры (ШВГ) 281 мм × 181 мм × 42 мм
• Вес 1.5 кг
• Функциональные кнопки Кнопка включения/выключения × 1, настраиваемые функциональные кнопки × 2
• Разъемы Стандартный водонепроницаемый разъем промышленного класса; SMA female2 (GNSS & 4G); TNC female connector2 (GNSS)
• Каналы 1408 каналов, основано на Nebulas IV
• Инициализация < 5 секунд
• Отслеживание спутников BDS: B1I, B2I, B3I, B1C, B2a, B2b; GPS: L1C/A, L1C, L2P(Y), L2C, L5; GLONASS: L1, L2; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6
• Надежность инициализации > 99.9%
• Формат дифференциальных данных RTCM3.3/3.2/3.1/3.0
• Формат данных NMEA0183, Unicore
• Частота обновления данных наблюдений 20 Гц
• Частота обновления данных о положении 20 Гц
• Точность ориентации (RMS) 0.2º/1м
• Точность времени (RMS) 10 нс
• Точность скорости (RMS) 0.03 м/с
• Точность позиционирования (RMS) RTK: Горизонтальная: 8 мм + 1 ppm; Вертикальная: 15 мм + 1 ppm; Одиночная: Горизонтальная: 1.5 м; Вертикальная: 2.5 м
• Точность наблюдений (RMS) BDS/GPS/GLONASS/GALILEO: От спутника до приемника: 10см; Фазовый сдвиг несущей: 1мм
• Время до первого фиксирования (TTFF) Холодный старт: < 10 сек; Повторное захватывание: < 1 сек
• Радио Поддерживаемые частоты: 410-470 МГц; Скорость передачи данных: 19200/9600; Протоколы: TRIMTALK, TRIMMK3, TRANSEOT, SOUTH, SATEL
