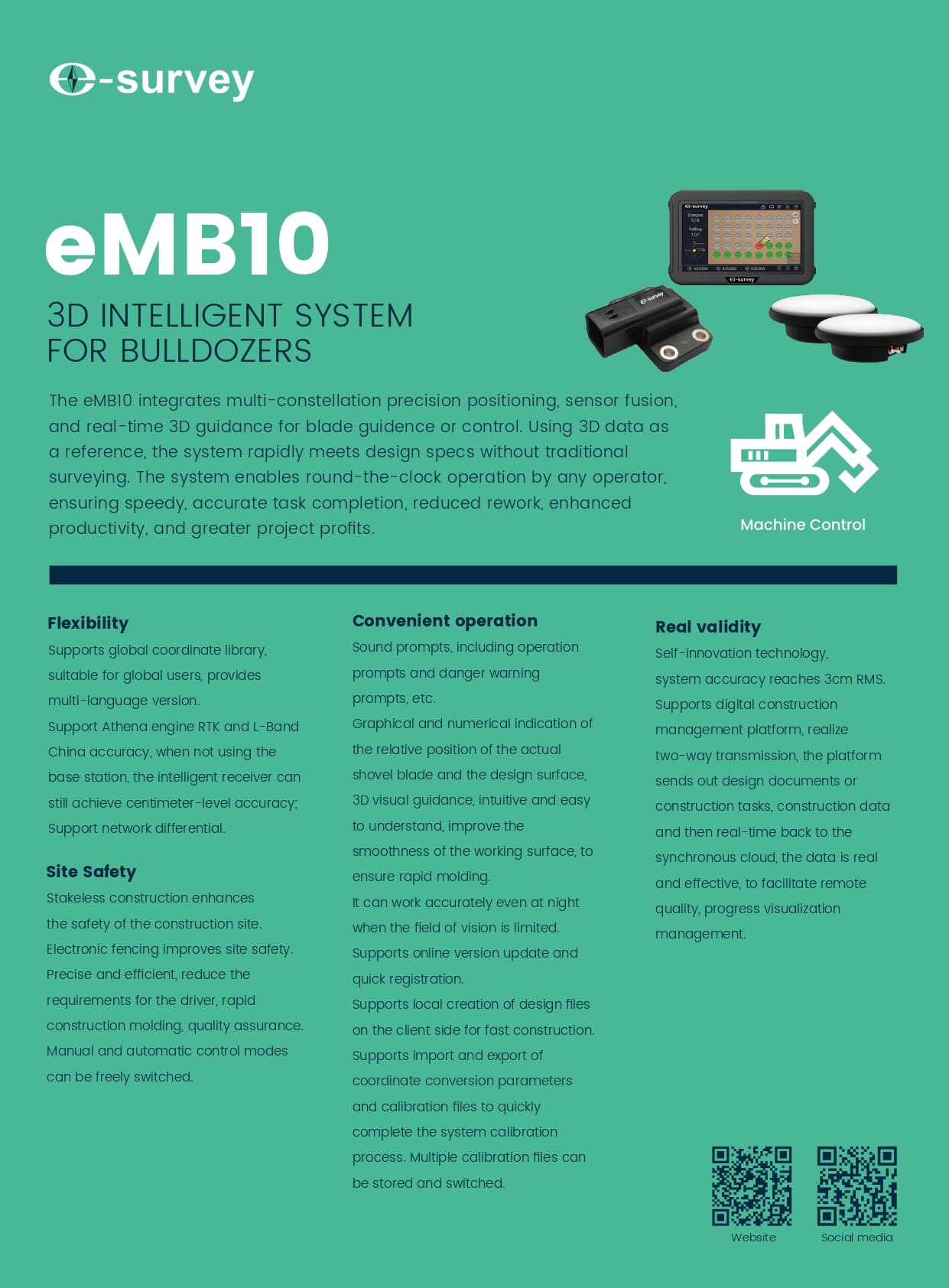

eMB10
eMB10 объединяет в себе систему точного позиционирования с несколькими созвездиями, комбинацию датчиков и 3D-навигацию в режиме реального времени для управления отвалом. Используя 3D-данные в качестве эталона, система быстро соответствует проектным требованиям без традиционной геодезии. Система позволяет любому оператору работать в круглосуточном режиме, обеспечивая быстрое и точное выполнение задач, сокращая количество переделок, повышая производительность и увеличивая прибыль от проекта.
Гибкость
Поддерживает глобальную библиотеку координат, подходящую для пользователей по всему миру, и поддерживает многоязычную версию. Поддерживает RTK-интерфейс Athena engine и точность L-диапазона в Китае, при отсутствии базовой станции интеллектуальный приемник все равно может достигать точности на уровне сантиметра; Поддерживает сетевой дифференциал.Удобное управление
Звуковые подсказки, в том числе инструкции по эксплуатации, предупреждения об опасности и т.д. Графическая и цифровая индикация относительного положения фактического лезвия лопаты и проектной поверхности, 3D-визуальное руководство, интуитивно понятное и легкодоступное для понимания, повышают гладкость рабочей поверхности и обеспечивают быструю формовку. Он может точно работать даже ночью, когда поле зрения ограничено.Комфорт в проекте
Поддерживаются обновление онлайн-версии и быстрая регистрацию. Поддерживает локальное создание файлов дизайна на стороне клиента для быстрого строительства. Поддерживает импорт и экспорт параметров преобразования координат и файлов калибровки для быстрого завершения процесса калибровки системы. Можно сохранять и переключать несколько файлов калибровки.Реальная действительность
Инновационная технология, точность системы достигает 3 см. Поддерживает цифровую платформу управления строительством, реализует двустороннюю передачу, платформа отправляет проектную документацию или задания на строительство, строительные данные, а затем в режиме реального времени возвращается в синхронное облако, данные являются реальными и эффективными, что облегчает удаленное управление качеством и визуализацией хода работ.Удобство в эксплуатации
eMD10 позволяет клиентам создавать файлы проекта локально, устраняя необходимость в сложном преобразовании данных для обработки проекта с помощью программного обеспечения для ПК. Система обеспечивает быстрое строительство. Она не подвержена влиянию окружающей среды. eMD10 автоматически определяет точки трамбовки и записывает ключевые данные, такие как количество ударов трамбовки, расстояние трамбовки и осадконакопление.Безопасность строительства
Снижается потребность в геодезистах для определения исходной линии строительства, повышая безопасность строительной площадки. Электронное ограждение позволяет создавать зоны, в которых можно избежать опасностей, повышая безопасность строительства.GNSS АНТЕННА MA
• Частотные диапазоны GPS: L1/L2/L5; GLONASS: L1/L2/L3; BEIDOU: B1/B2/B3; Galileo: E1/E5a/E5b/E6; QZSS: L1/L2/L5/E6; IRNSS: L5; SBAS: L1/L5; L-band
• Номинальное сопротивление 50Ω
• Поляризация RHCP
• Аксиальное отношение ≤3dB
• Линейное усиление 40 ± 2dB
• Размеры Φ150 × 53 мм
• Тип разъема TNC Male
• Дифференциальная задержка ≤5 ns
• Температурный диапазон Рабочая температура: -45~+85°C, Температура хранения: -55~+85°C
• Водонепроницаемость IP69K
• Вес ≤600г
• Метод крепления Винт BSW5/8"-11, длина=10-11мм
MI-1 ИНЕРЦИОННЫЙ ДАТЧИК
• Количество осей 6 осей
• Диапазон угловой скорости (°/с) ± 400
• Диапазон ускорения (g) ± 70
• Диапазон угла тангажа (°) ± 180
• Диапазон угла крена (°) ± 80
• Точность крена/наклона 0.15°
• Разрешение 0.01°
• Частота вывода Выбирается до 100 Гц
• Скорость вывода От 250 к до 1 М
• Направление измерения Оси X, Y, Z
• Выходной сигнал CAN2.0
• Класс защиты IP67
• Напряжение питания 5 - 32 В постоянного тока
• Потребление энергии < 100 мА
• Среднее время наработки на отказ (MTBF) 50000 часов/раз
• Ударная стойкость 500g при 11ms
• Вибрация 10 - 2000 Гц; 13.9gRMS
• Рабочая температура -40 - +85 °C
• Температура хранения -45 - +85 °C
• CAN High Pin 1
• CAN Low Pin 2
• GND (Земля) Pin 3
• Power (Питание) Pin 6

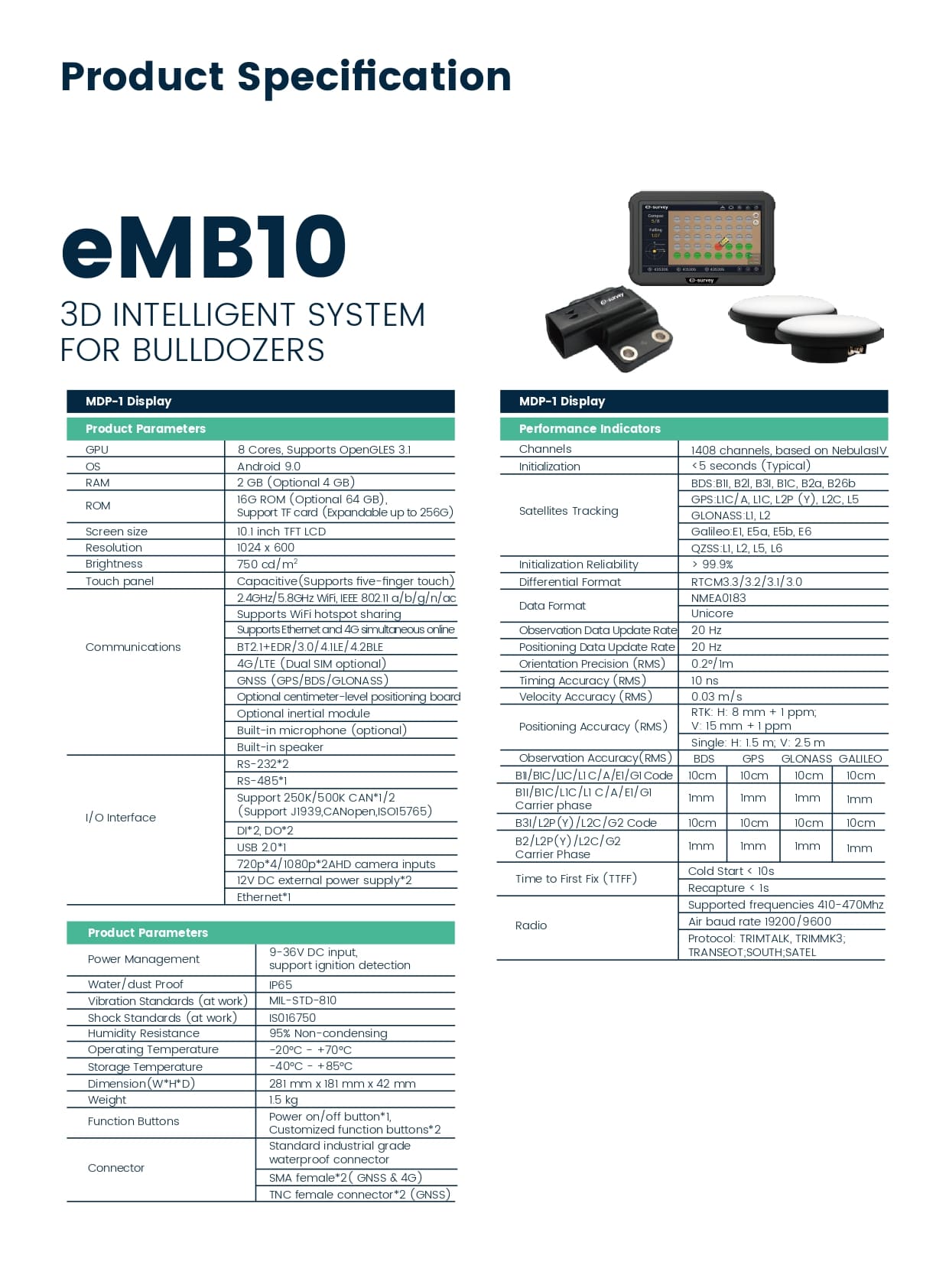

MDP-1 ДИСПЛЕЙ
• GPU 8 ядер. Поддерживает OpenGL ES 3.1
• ОС Android 9.0
• RAM 2GB (опционально 4GB)
• ROM 16GB (расширяемая до 256GB через TF-карты)
• Размер экрана и тип 10.1 дюйм TFT LCD
• Разрешение 1024x600
• Яркость 750cd/m²
• Сенсорная панель Емкостная мультитач панель
• Коммуникации Wi-Fi: Поддержка 2.4GHz/5.8GHz Wi-Fi, IEEE 802.11 a/b/g/n/ac, и раздачи Wi-Fi; Bluetooth: Совместимость с BT2.1+EDR/3.0/4.0LE/4.2BLE; 4G/LTE: Поддержка 4G/LTE с опцией двух SIM-карт и одновременным подключением Ethernet и 4G; GPS: Совместимость с GNSS (GPS/BDS/GLONASS) и опциональной платой позиционирования с точностью до сантиметра; Дополнительные модули: Встроенный динамик, опциональный инерциальный модуль, встроенный микрофон (опционально)
• Интерфейс ввода/вывода RS-232 × 2; RS-485 × 1; Поддежка 250k/500k CAN × 1/2 (J1939, CANopen, ISO15765); DI × 2, DO × 2; USB 2.0 × 1; USB 2.0 × 1; 4 входа для 720p или 2 входа для 1080p AHD камер; 2 внешних блока питания 12V DC; Ethernet × 1
• Управление питанием Вход 9-36V DC, поддержка детекции зажигания
• Водонепроницаемость/пылезащита IP65
• Стандарты вибрации (в работе) MIL-STD-810
• Стандарты ударов (в работе) IS016750
• Влажность 95% без конденсации
• Рабочая температура -20°C - +70°C
• Температура хранения -40°C - +85°C
• Размеры (ШВГ) 281 мм × 181 мм × 42 мм
• Вес 1.5 кг
• Функциональные кнопки Кнопка включения/выключения × 1, настраиваемые функциональные кнопки × 2
• Разъемы Стандартный водонепроницаемый разъем промышленного класса; SMA female2 (GNSS & 4G); TNC female connector2 (GNSS)
• Каналы 1408 каналов, основано на Nebulas IV
• Инициализация < 5 секунд
• Отслеживание спутников BDS: B1I, B2I, B3I, B1C, B2a, B2b; GPS: L1C/A, L1C, L2P(Y), L2C, L5; GLONASS: L1, L2; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6
• Надежность инициализации > 99.9%
• Формат дифференциальных данных RTCM3.3/3.2/3.1/3.0
• Формат данных NMEA0183, Unicore
• Частота обновления данных наблюдений 20 Гц
• Частота обновления данных о положении 20 Гц
• Точность ориентации (RMS) 0.2º/1м
• Точность времени (RMS) 10 нс
• Точность скорости (RMS) 0.03 м/с
• Точность позиционирования (RMS) RTK: Горизонтальная: 8 мм + 1 ppm; Вертикальная: 15 мм + 1 ppm; Одиночная: Горизонтальная: 1.5 м; Вертикальная: 2.5 м
• Точность наблюдений (RMS) BDS/GPS/GLONASS/GALILEO: От спутника до приемника: 10см; Фазовый сдвиг несущей: 1мм
• Время до первого фиксирования (TTFF) Холодный старт: < 10 сек; Повторное захватывание: < 1 сек
• Радио Поддерживаемые частоты: 410-470 МГц; Скорость передачи данных: 19200/9600; Протоколы: TRIMTALK, TRIMMK3, TRANSEOT, SOUTH, SATEL
• Частотные диапазоны GPS: L1/L2/L5; GLONASS: L1/L2/L3; BEIDOU: B1/B2/B3; Galileo: E1/E5a/E5b/E6; QZSS: L1/L2/L5/E6; IRNSS: L5; SBAS: L1/L5; L-band
• Номинальное сопротивление 50Ω
• Поляризация RHCP
• Аксиальное отношение ≤3dB
• Линейное усиление 40 ± 2dB
• Размеры Φ150 × 53 мм
• Тип разъема TNC Male
• Дифференциальная задержка ≤5 ns
• Температурный диапазон Рабочая температура: -45~+85°C, Температура хранения: -55~+85°C
• Водонепроницаемость IP69K
• Вес ≤600г
• Метод крепления Винт BSW5/8"-11, длина=10-11мм
