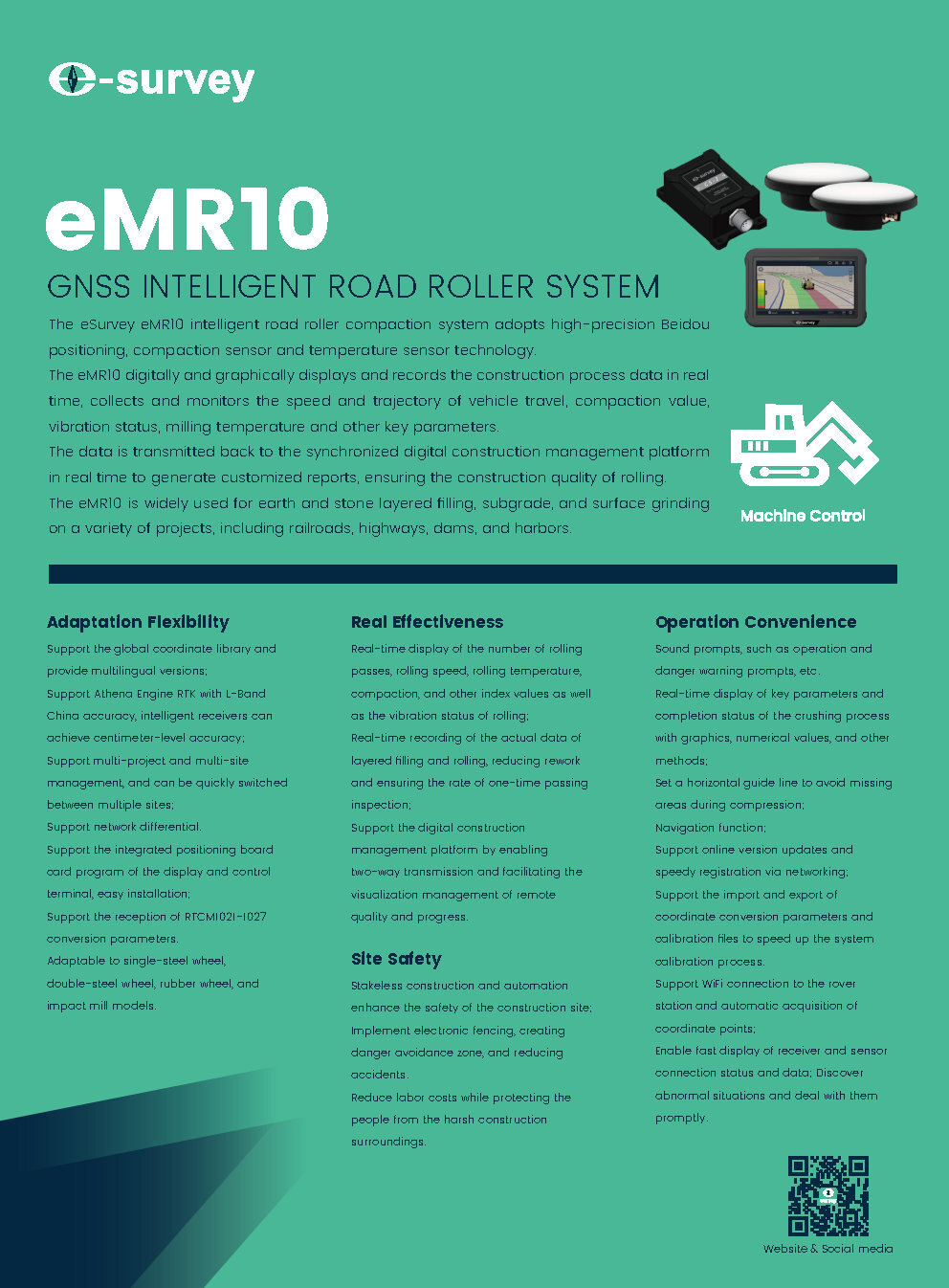

Интеллектуальная система eMR10 дорожного катка GNSS
eMR10 — интеллектуальная система уплотнения для дорожных катков на базе высокоточного позиционирования BeiDou, датчиков уплотнения и температуры. В реальном времени отображает и записывает данные строительного процесса: скорость и траекторию движения, величину уплотнения, состояние вибрации, температуру фрезерования. Данные передаются на цифровую платформу управления строительством для формирования отчётов.
- Адаптивность — глобальная библиотека координат, мультиязычность, RTK Athena Engine с L-Band (точность до см), мультипроектное управление, сетевой дифференциал, поддержка RTCM1021-1027
- Результативность — отображение числа проходов, скорости, температуры, уплотнения, вибрации в реальном времени; снижение переделок; двусторонняя передача данных на платформу
- Безопасность — безразметочная работа, электронный забор, снижение затрат на персонал
- Удобство — звуковые подсказки, горизонтальная направляющая, навигация, онлайн-обновления, WiFi-подключение к роверу, быстрая диагностика
- Совместимость: одностальные, двухстальные, резиновые катки, ударные мельницы.

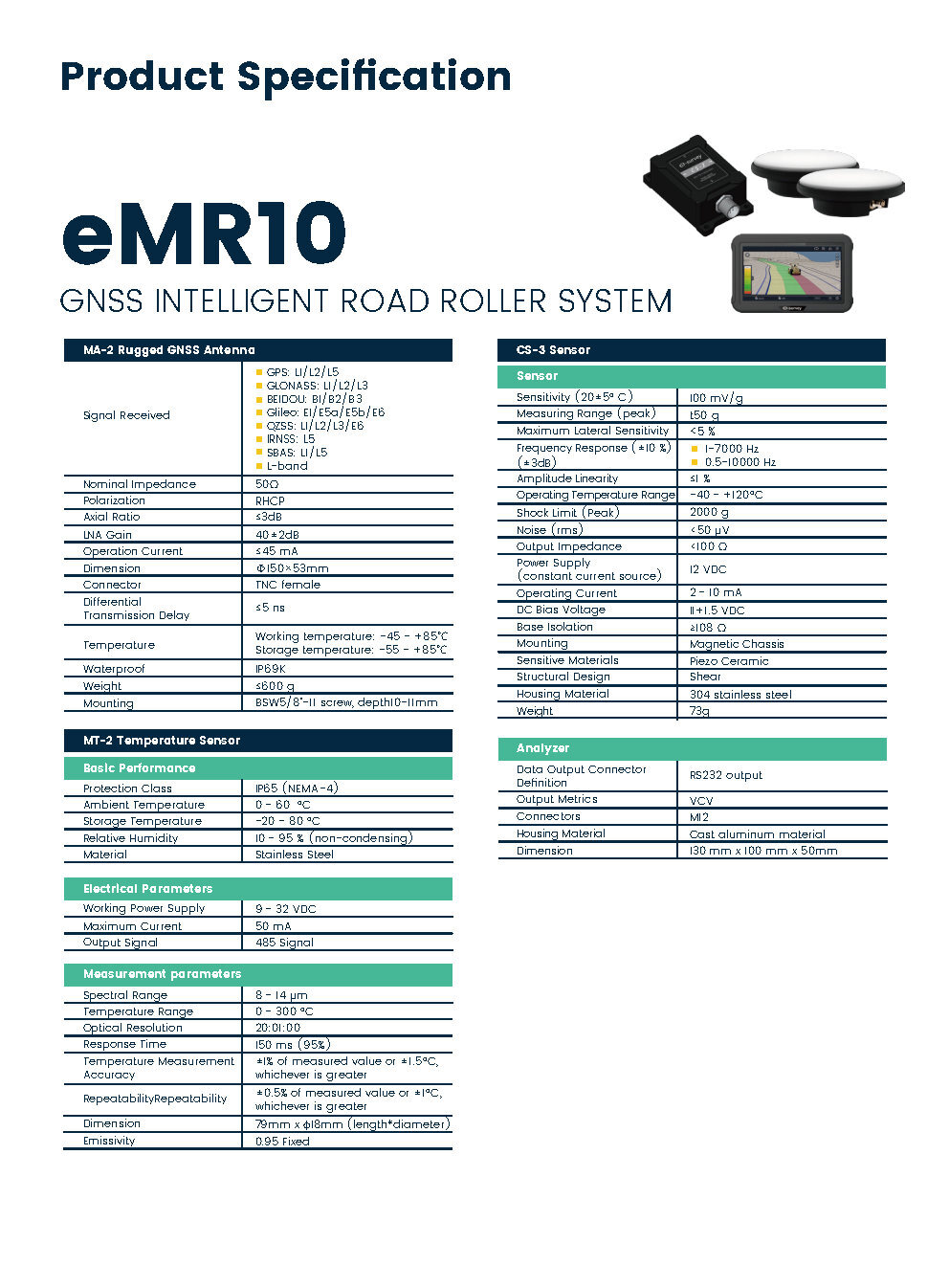

MA-2 — Прочная GNSS-антенна
ПараметрЗначение
Сигналы
GPS: L1/L2/L5; GLONASS: L1/L2/L3; BEIDOU: B1/B2/B3; Galileo: E1/E5a/E5b/E6; QZSS: L1/L2/L3/E6; IRNSS: L5; SBAS: L1/L5; L-band
Импеданс
50 Ω
Поляризация
RHCP
Осевое соотношение
≤3 dB
Усиление LNA
40±2 dB
Потребление
≤45 мА
Габариты
Φ150×53 мм
Разъём
TNC female
Задержка
≤5 нс
Температура
Рабочая: −45…+85 °C; хранение: −55…+85 °C
Защита
IP69K
Вес
≤600 г
Крепление
BSW5/8"-11, глубина 10–11 мм
MT-2 — Температурный датчик
ПараметрЗначение
Защита
IP65 (NEMA-4)
Рабочая температура
0…+60 °C
Температура хранения
−20…+80 °C
Влажность
10–95 % (без конденсата)
Материал
Нержавеющая сталь
Питание
9–32 В DC
Потребление
≤50 мА
Выход
RS-485
Спектральный диапазон
8–14 мкм
Диапазон температур
0…+300 °C
Оптическое разрешение
20:1
Время отклика
150 мс (95%)
Точность
±1% или ±1,5 °C
Повторяемость
±0,5% или ±1 °C
Габариты
79 мм × Φ18 мм
Излучательная способность
0,95 (фиксированная)
CS-3 — Датчик вибрации
ПараметрЗначение
Чувствительность
100 мВ/g (20±5 °C)
Диапазон
150 g (пик)
Поперечная чувствительность
<5 %
Частотный отклик
1–7000 Гц (±10%); 0,5–10000 Гц (±3 дБ)
Линейность
≤1 %
Рабочая температура
−40…+120 °C
Ударный предел
2000 g (пик)
Шум
<50 мкВ (rms)
Выходной импеданс
<100 Ω
Питание
12 В DC (пост. ток)
Рабочий ток
2–10 мА
Смещение DC
11 ±1,5 В DC
Изоляция
≥10⁸ Ω
Крепление
Магнитное основание
Материал корпуса
Нержавеющая сталь 304
Вес
73 г
Анализатор
ПараметрЗначение
Выход
RS-232
Метрики
VCV
Разъём
M12
Корпус
Литой алюминий
Габариты
130 × 100 × 50 мм

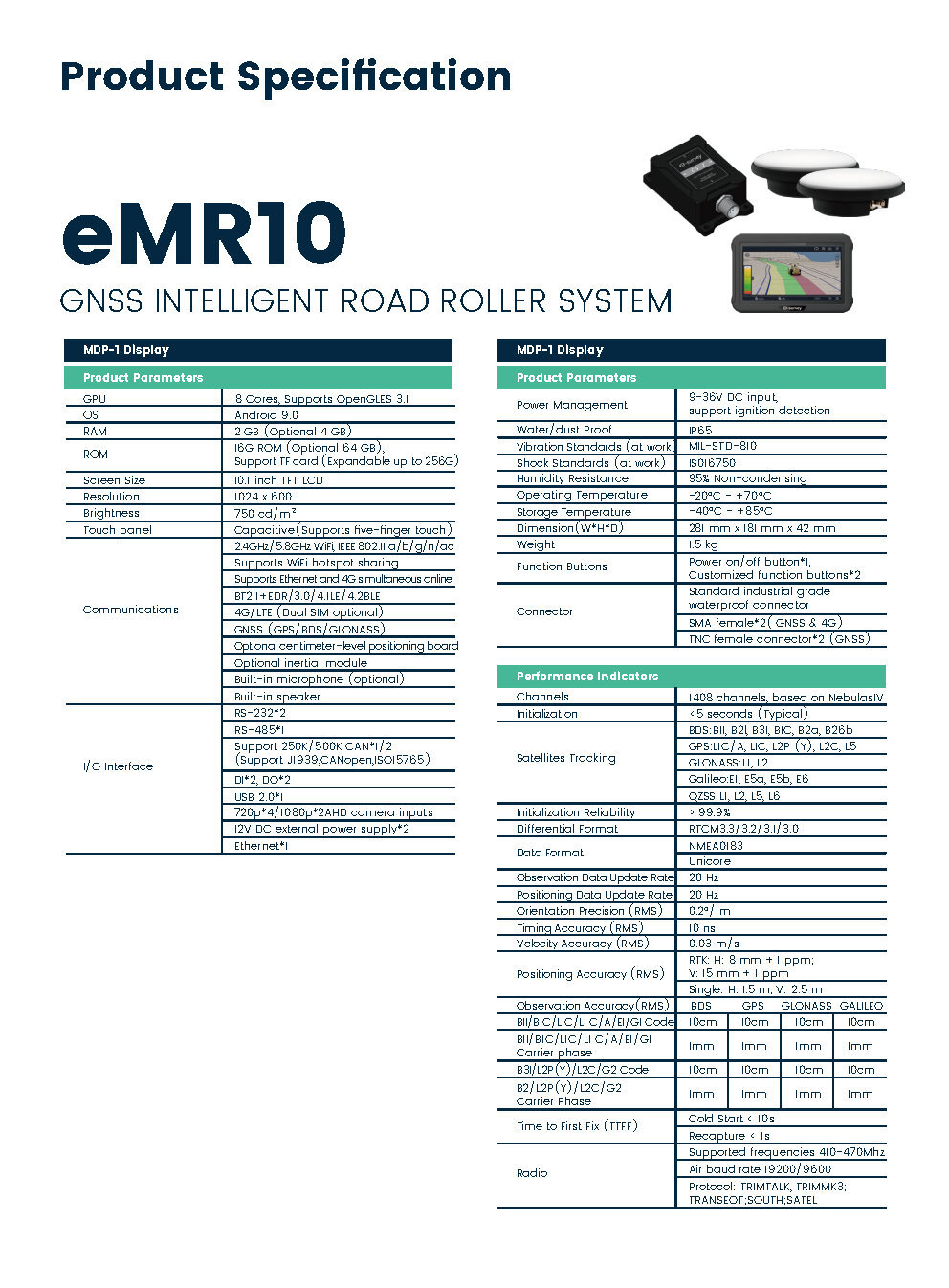

MDP-1 — Дисплей
ПараметрЗначение
Процессор
8 ядер, OpenGLES 3.1
ОС
Android 9.0
RAM / ROM
2 ГБ (до 4 ГБ) / 16 ГБ (до 64 ГБ), TF до 256 ГБ
Экран
10,1" TFT LCD, 1024×600, 750 кд/м²
Тачскрин
Ёмкостный, 5 касаний
Связь
Wi-Fi 2,4/5,8 ГГц, BT 4.2, 4G/LTE, Ethernet, GNSS
Интерфейсы
RS-232×2, RS-485×1, CAN×1/2 (J1939, CANopen, ISO15765), DI×2/DO×2, USB 2.0×1, HD-камеры, Ethernet
Питание
9–36 В DC, IP65
Температура
Рабочая: −20…+70 °C; хранение: −40…+85 °C
Габариты / вес
281×181×42 мм / 1,5 кг
Удары / вибрация
MIL-STD-810, ISO16750
GNSS-приёмник (в составе MDP-1)
ПараметрЗначение
Каналы
1408 (NebulasIV)
Инициализация
<5 с
Спутники
BDS, GPS, GLONASS, Galileo, QZSS
Точность позиционирования
RTK: H 8 мм + 1 ppm; V 15 мм + 1 ppm
Точность ориентации
0,2°/1 м
Скорость обновления
20 Гц
TTFF
Холодный старт <10 с; повторный захват <1 с
Радио
410–470 МГц, 19200/9600 бод, TRIMTALK, TRIMMK3, TRANSET, SOUTH, SATEL
