Система наведения eMC30 крана

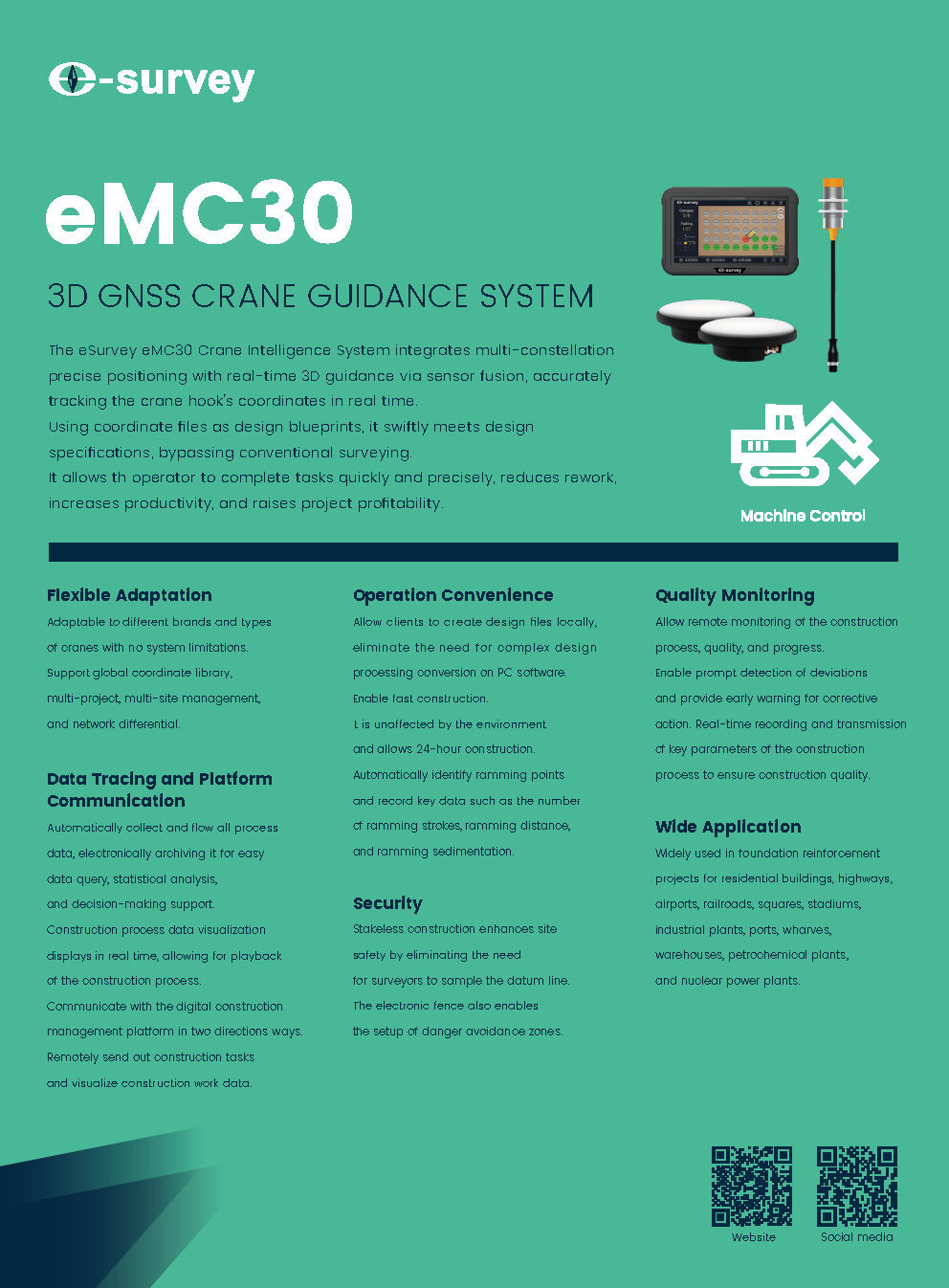

eMC30 — система 3D GNSS-наведения для кранов. Объединяет мультиспутниковое высокоточное позиционирование с 3D-наведением в реальном времени через сенсорное слияние, точно отслеживая координаты крюка крана. Использует координатные файлы как проектные чертежи, позволяя быстро достигать проектных отметок без традиционной разметки. Снижает переделки, повышает производительность и прибыльность проекта.
- Гибкая адаптация — совместимость с разными брендами и типами кранов, глобальная библиотека координат, мультипроектное и мультиплощадочное управление, сетевой дифференциал
- Трассировка данных и связь с платформой — автоматический сбор и архивация всех данных процесса, визуализация в реальном времени, воспроизведение процесса, двусторонняя связь с цифровой платформой управления
- Удобство работы — создание проектных файлов на клиенте, работа 24/7, автоматическое определение точек трамбовки, запись числа ударов, расстояния и осадки
- Безопасность — безразметочная работа, электронный забор, зоны избегания опасности
- Контроль качества — удалённый мониторинг процесса, качества и прогресса, раннее предупреждение отклонений, передача ключевых параметров в реальном времени
- Широкое применение — фундаменты жилых зданий, шоссе, аэропорты, железные дороги, площади, стадионы, промышленные объекты, порты, причалы, склады, нефтехимия, АЭС

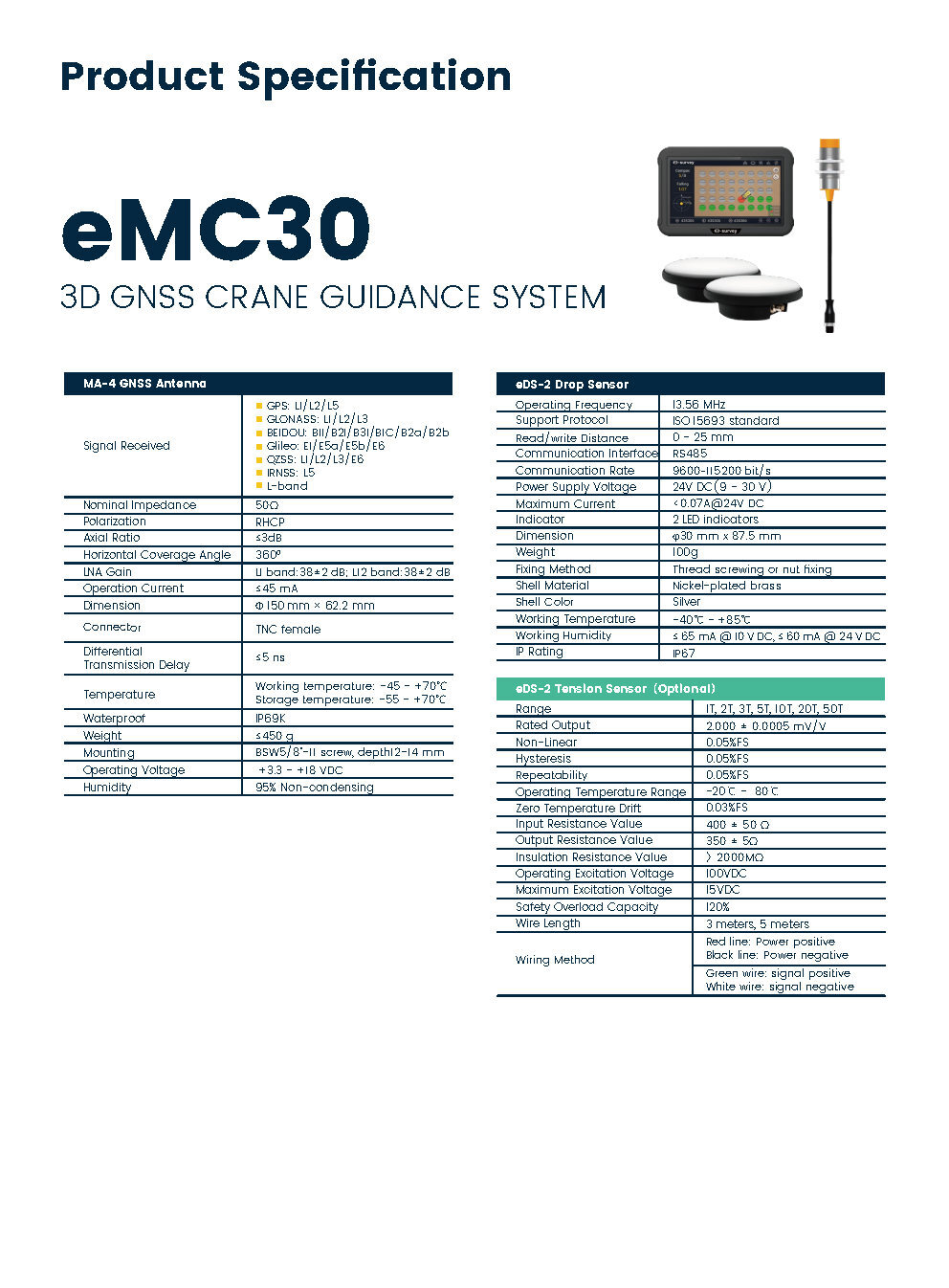

MA-4 — GNSS-антенна
ПараметрЗначение
Сигналы
GPS: L1/L2/L5; GLONASS: L1/L2/L3; BEIDOU: B1/B2/B3 (расширенный набор); Galileo: E1/E5a/E5b/E6; QZSS: L1/L2/L3/E6; IRNSS: L5; SBAS: L1/L5; L-band
Импеданс
50 Ω
Поляризация
RHCP
Осевое соотношение
≤3 dB
Усиление LNA
40±2 dB
Потребление
≤45 мА
Габариты
Φ150×53 мм
Разъём
TNC female
Задержка
≤5 нс
Температура
Рабочая: −45…+85 °C; хранение: −55…+85 °C
Защита
IP69K
Вес
≤600 г
Крепление
BSW5/8"-11, глубина 10–11 мм

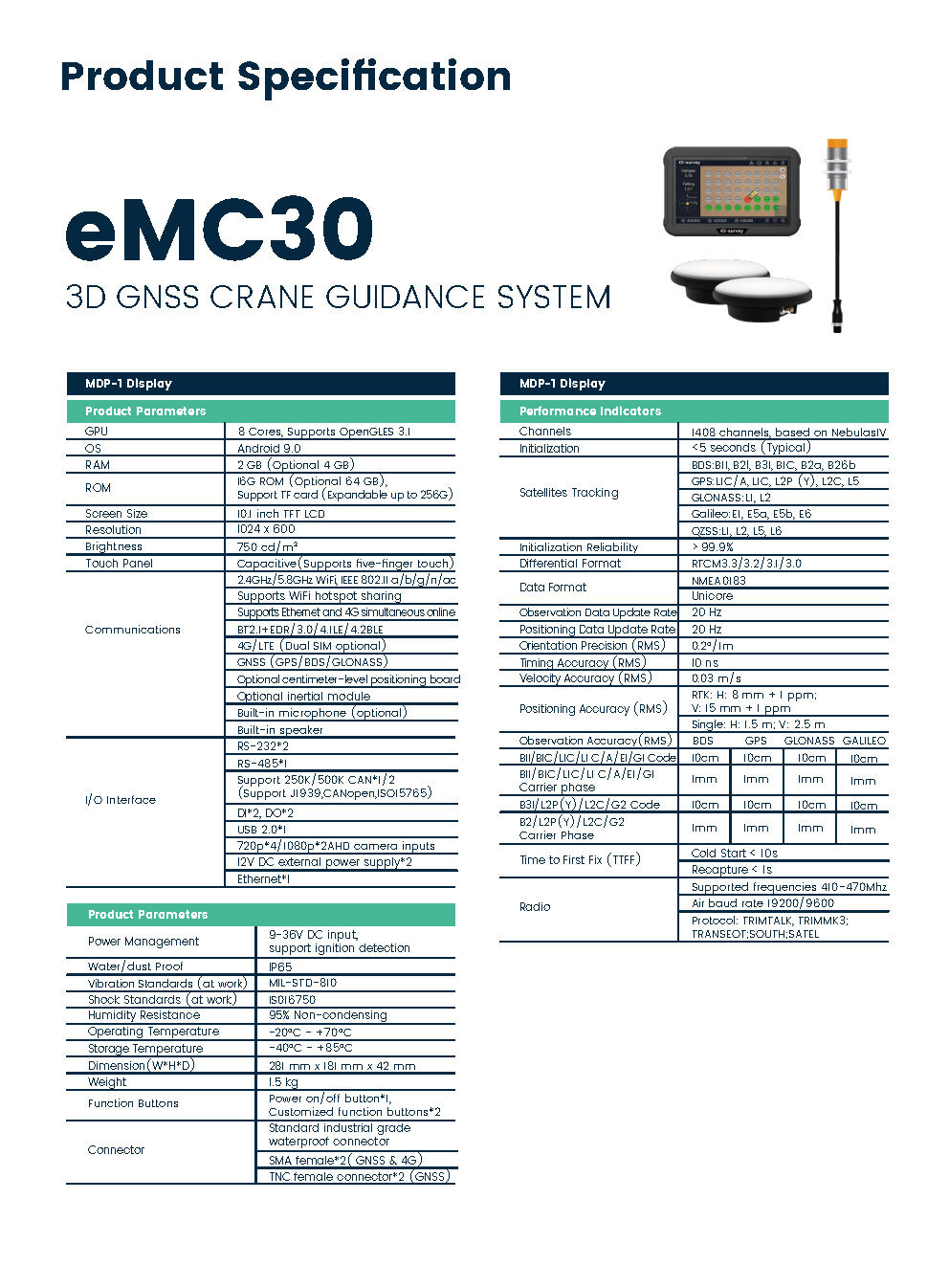

MDP-1 — Дисплей
ПараметрЗначение
Процессор
8 ядер, OpenGLES 3.1
ОС
Android 9.0
RAM / ROM
2 ГБ (до 4 ГБ) / 16 ГБ (до 64 ГБ), TF до 256 ГБ
Экран
10,1" TFT LCD, 1024×600, 750 кд/м²
Тачскрин
Ёмкостный, 5 касаний
Связь
Wi-Fi 2,4/5,8 ГГц, BT 4.2, 4G/LTE, Ethernet, GNSS
Интерфейсы
RS-232×2, RS-485×1, CAN×1/2 (J1939, CANopen, ISO15765), DI×2/DO×2, USB 2.0×1, HD-камеры, Ethernet
Питание
9–36 В DC, IP65
Температура
Рабочая: −20…+70 °C; хранение: −40…+85 °C
Габариты / вес
281×181×42 мм / 1,5 кг
Удары / вибрация
MIL-STD-810, ISO16750
GNSS-приёмник (в составе MDP-1)
ПараметрЗначение
Каналы
1408 (NebulasIV)
Инициализация
<5 с
Спутники
BDS, GPS, GLONASS, Galileo, QZSS
Точность позиционирования
RTK: H 8 мм + 1 ppm; V 15 мм + 1 ppm
Точность ориентации
0,2°/1 м
Скорость обновления
20 Гц
TTFF
Холодный старт <10 с; повторный захват <1 с
Радио
410–470 МГц, 19200/9600 бод, TRIMTALK, TRIMMK3, TRANSEOT, SOUTH, SATEL
